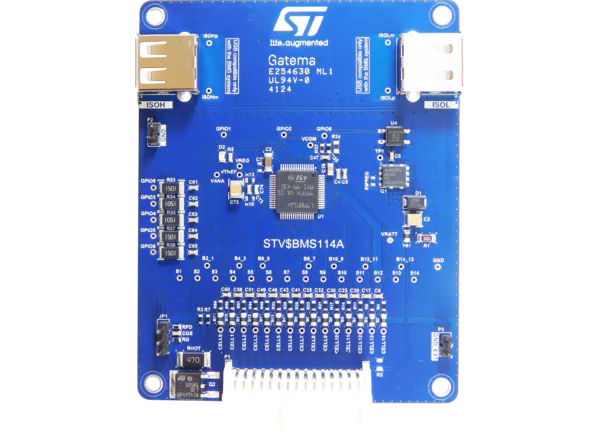

La placa de evaluación del sistema de gestión de batería (BMS) STEVAL-BMS114 de STMicroelectronics opera de 1 a 31 nodos de batería de iones de litio y proporciona una red de monitoreo elaborada para detectar el voltaje, la corriente y la temperatura de cada celda. Cada nodo de batería administra de 4 a 14 celdas para un rango de voltaje entre 48 V y 800 V. La placa implementa el L99BM114, un IC de equilibrio y monitoreo de batería de múltiples celdas, para el estado del nodo de batería a través de la medición del voltaje de la pila, la medición del voltaje de la celda, la medición de la temperatura y el conteo de culombios. Las tareas de medición y diagnóstico se pueden realizar bajo demanda o periódicamente, con un intervalo de ciclo programable.
