Este receptor experimental tiene algunas características interesantes para la presentación en ferias, exposiciones o incluso para los que desean algo diferente: la energía que alimenta el paso amplificador viene de la propia señal captada por la antena.
El circuito utiliza un transistor de germanio y la propia unión del transistor funciona como detector. La antena debe ser muy larga para que las señales captadas tengan suficiente intensidad para alimentar el circuito.
La banda captada es la de ondas medias. La bobina consta de 100 espiras de hilo 28 o cerca, en un bastón de ferrita. El condensador variable se puede obtener en cualquier radio AM fuera de uso.
El auricular debe ser de alta impedancia, o bien se puede utilizar un auricular de cristal o una cápsula piezoeléctrica con un resistor de 4k7 conectado en paralelo. Los transistores de germanio de cualquier tipo se pueden utilizar, NPN o PNP.

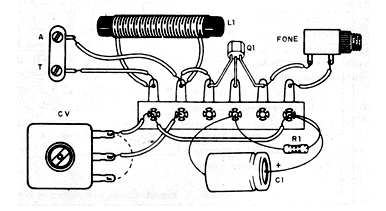

En la figura 1 tenemos el diagrama completo del receptor y en la figura 2 su montaje en un pequeño puente de terminales.
La conexión a tierra se puede hacer en una barra enterrada o en cualquier gran objeto metálico como escuadras de puertas y ventanas.
Lista de material
Q1- 2SB75, OC74 o cualquier transistor de germanio antiguo
R1 - 12 k ohms x 1/8 W - resistor - marrón, rojo, naranja
C1 - 1 uF - capacitor electrolítico - 6 V o más
L1 - Bobina - ver texto
CV - Capacitor variable - ver texto
Varios: auricular, barra de terminales, jack para auriculares (opcional), antena, cables, soldadura, etc.
