Tenemos aquí una versión interesante de la alarma temporizada que puede usar los tipos más diversos de sensores. Una vez activada mantiene disparado un circuito de alarma por un tiempo ajustado con P1. Este tiempo puede variar entre algunos segundos hasta cerca de 20 minutos dependiendo del valor de C2 que como máximo puede tener 470 µF y de P1 que como máximo puede tener 1 M.
La fórmula de es para este circuito es:
T = 1,1 x R x C
El aparato es alimentado por 4 pilas medianas o grandes y en condición de espera su consumo de energía es muy bajo.

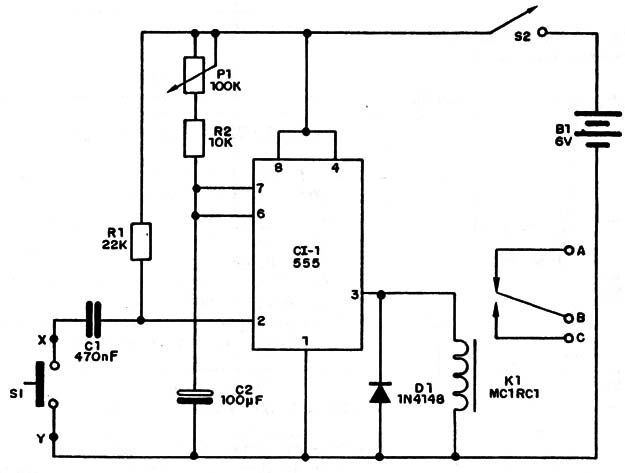

EI circuito completo es dado en la figura 1.
Un toque en el interruptor de presión (NA) disparará la alarma por un tiempo que depende del ajuste de P1.

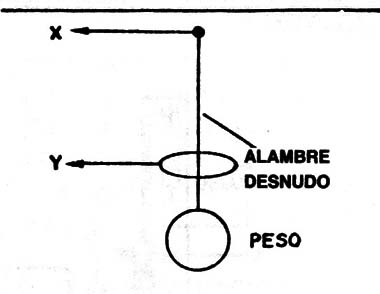

Para S1 podemos usar un interruptor acoplado a puertas o ventanas, un reed-switch o interruptor de lengüeta, en este caso activado por la aproximación del imán y no por su retirada o hasta un sensor de péndulo, como muestra la figura 2.
La alarma admite también la conexión de sensores en paralelo, cada uno de los cuales puede activar la alarma de modo independiente.

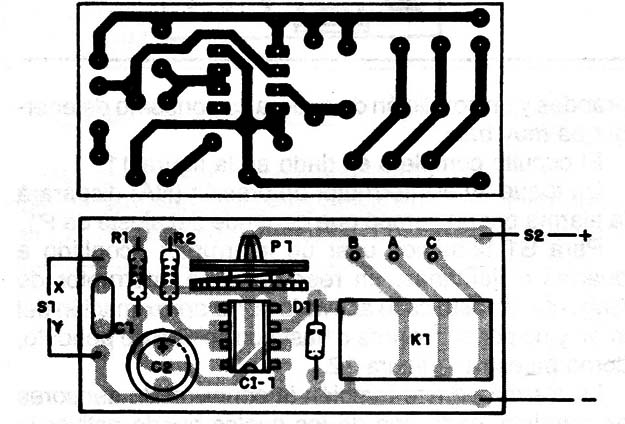

En la figura 3 damos la placa del circuito impreso.
CI-1 - 555 - circuito integrado
D1 - 1N4148 ó 1N914 - diodo de silício de uso general
K1 - relé de 6V
P1 - trimpot o potenciômetro de 100k
S1 - interruptor de presión o sensor
S2 - interruptor simple
B1 - 6V - 4 pilas medianas o grandes
C1 - 470nF(474) - capacitor cerâmico
C2 – 100 µF x 12V - capacitor electrolítico
R1 - 22k x 1/8W - resistor ( rojo, rojo, naranja)
R2 - 10k x 1/8W - resistor ( marrón, negro, naranja)
Varios: placa de circuito impresa, alambre de conexión, caja de montaje, soporte para 4 pilas, etc.
