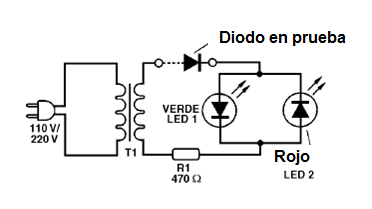

En la figura 1 tenemos un circuito simple que sirve para probar el estado de prácticamente cualquier tipo de diodo semiconductor.
Conectando un diodo entre los terminales de prueba, si es bueno sólo un LED se enciende. Si está abierto, ningún LED se enciende, y si está en corto, los dos LED se encienden.

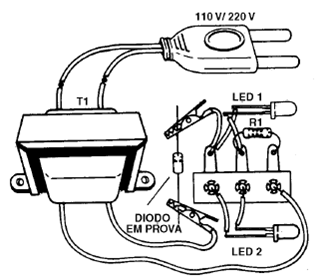

El montaje se puede realizar sobre la base de un pequeño puente de terminales, con la disposición de los componentes mostrados en la figura 2.
El transformador debe tener devanado primario de acuerdo con la red de energía y secundaria de 6 a 9 V con corriente de 50 mA a 250 mA. Si tiene un transformador más grande puede usar, pero será un desperdicio, ya que el circuito consume muy poco.
Los LEDs son rojos o de cualquier color y para la conexión del diodo en prueba se pueden usar hilos con garras. El circuito también sirve para probar uniones de otros componentes como transistores, SCR, etc.
Lista de material
LED1, LED2 - LEDs comunes de cualquier color
Dx - diodo en text
T1 - Transformador con primario según la red local y secundaria de 6 a 9 V x 50 mA o más
R1 - 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón
S1 - Interruptor simple - opcional
Varios:
Cable de fuerza, puente de terminales, garras de cocodrilo, hilos, soldadura, etc.
