Este circuito se puede ajustar para disparar y producir un sonido cuando la luz en el LDR se corta y también para cambiar de tono el sonido emitido cuando ocurren variaciones de la luz que incide en el LDR.
Podemos usarlo en demostraciones, como alarma experimental o como un instrumento musical experimental en el que las notas son producidas por la sombra de la mano en el LDR.
La alimentación del circuito se puede realizar con tensiones de 3 o 6 V.

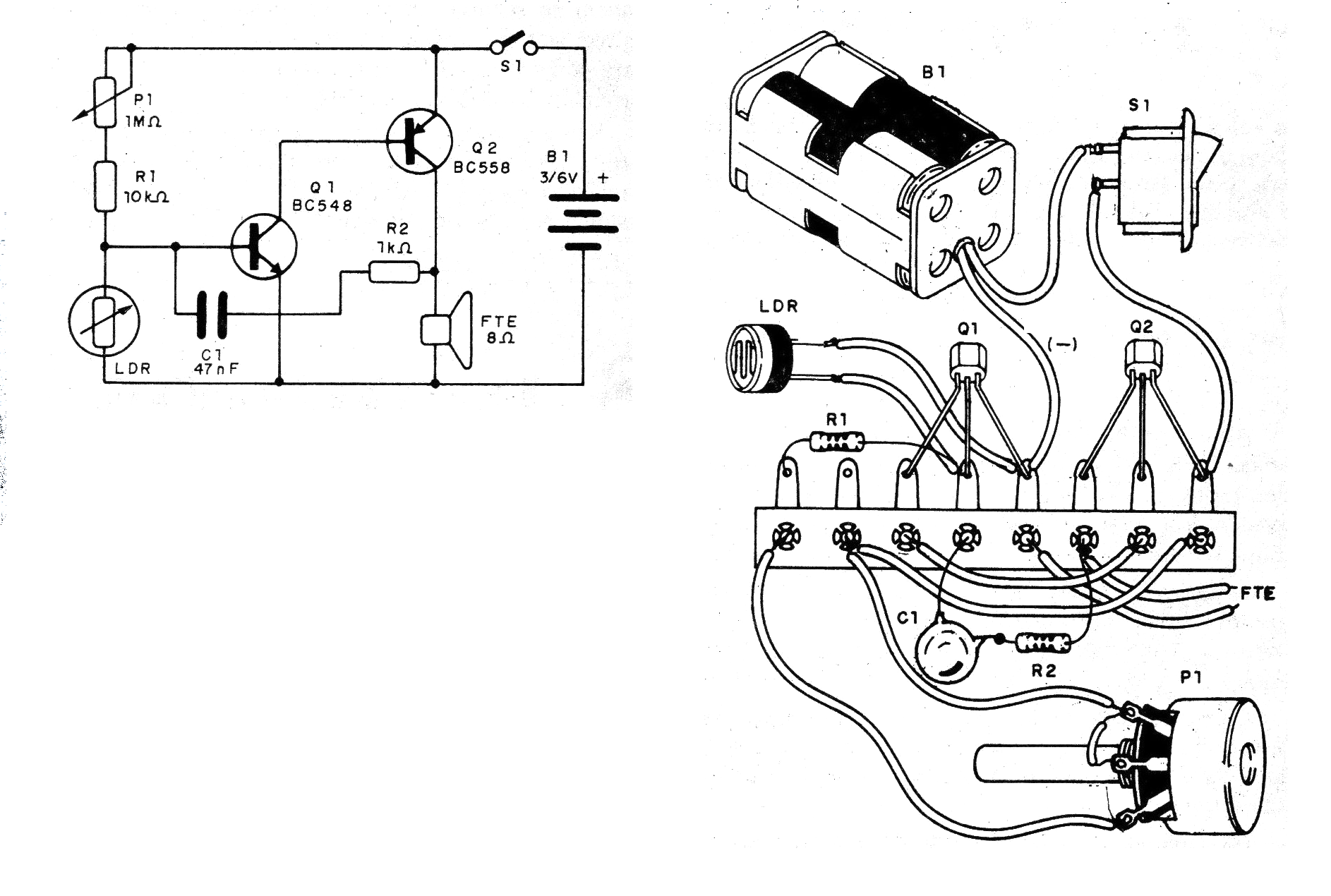

En la figura 1 tenemos el diagrama y el montaje en puente de terminales.
Para utilizar el aparato inicialmente deje el LDR en la oscuridad, y ajuste P1 hasta que el resistor quede a punto de oscilar (un poco antes de comenzar a emitir sonido).
Haciendo sombra sobre el LDR el oscilador debe "pitar".
Con ajustes diversos podemos hacer que el oscilador cambie de tono mientras alejamos o acercamos una fuente de luz del LDR.
LISTA DE MATERIAL
Q1 - BC548 o equivalente - transistores NPN de uso general
O2 - BC558 o equivalente - transistores PNP de uso general
FTE - Altavoz de 8 S2 pequeños (5 cm)
S1 - interruptor simple
B1 - 3 o 6 V - 2 o 4 pilas pequeñas
P1 - 1 M ohms - trimpot o pote
R1 - 10 k ohms x 1/8 W - resistor (marrón, negro, naranja)
R2 - 1 k ohms x 1/8 W - resistor (marrón, negro, rojo)
C1 - 47 nF (473 o 0,047) - capacitor de poliéster o cerámico
LDR - LDR redondo común de 1 ó 2,5 cm.
Varios: puente de terminales, soporte de pilas, botón para el potenciómetro, caja para montaje. hilos. soldadura, etc.
