Una lámpara fluorescente en la bancada ayuda a ver mucho mejor los detalles de sus montajes, leer esquemas y proyectos. En este artículo se muestra cómo se puede hacer de manera simple la instalación de una lámpara del tipo que usa starter (más antiguas) con el reactor.
La luz fluorescente en la bancada es importante tanto para la precisión de los trabajos y por el hecho de no forzar la visión de quien la usa. El sistema que describimos utiliza una lámpara fluorescente común un reactor tradicional y en lugar del interruptor de presión un interruptor de presión.
Utilizando las lengüetas comunes podemos fijar o colgar la lámpara en el mejor punto de la encimera, sin la necesidad de elementos adicionales que puedan encarecer el sistema.
Debemos también tener en cuenta el ahorro de energía, ya que con una lámpara fluorescente de 20 W obtenemos la misma intensidad de luz que una lámpara incandescente de 60 W.
Montaje

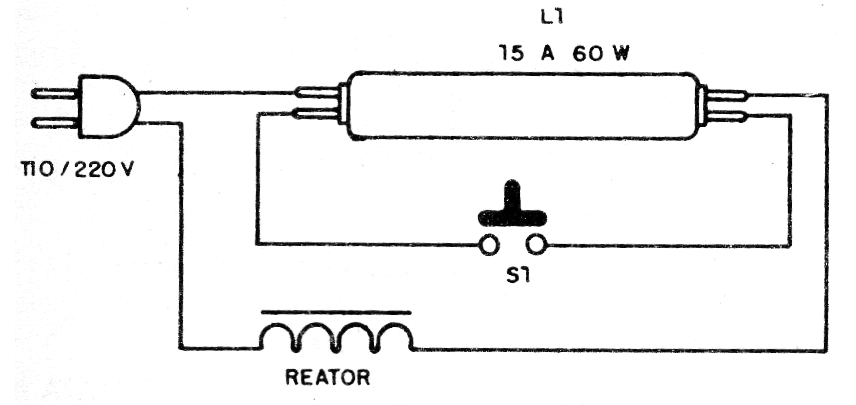

En la figura 1 tenemos el circuito del sistema. En este circuito utilizamos un interruptor común para dar la salida, en lugar del tradicional starter. Sólo tienes que pulsar este botón para que la lámpara se encienda.
En la figura 2 tenemos el modo de hacer las conexiones de los diversos elementos del circuito.
El reactor debe especificarse de acuerdo con la potencia de la lámpara. Los conectores se encuentran en las casas de materiales eléctricos.
Lista de material
L1- Lámpara fluorescente de 15 a 40 W
S1 - Interruptor de presión
X1- reactor de acuerdo con la lámpara (tipo común que necesita de arranque)
Varios: cables, enchufe, conectores, etc.
