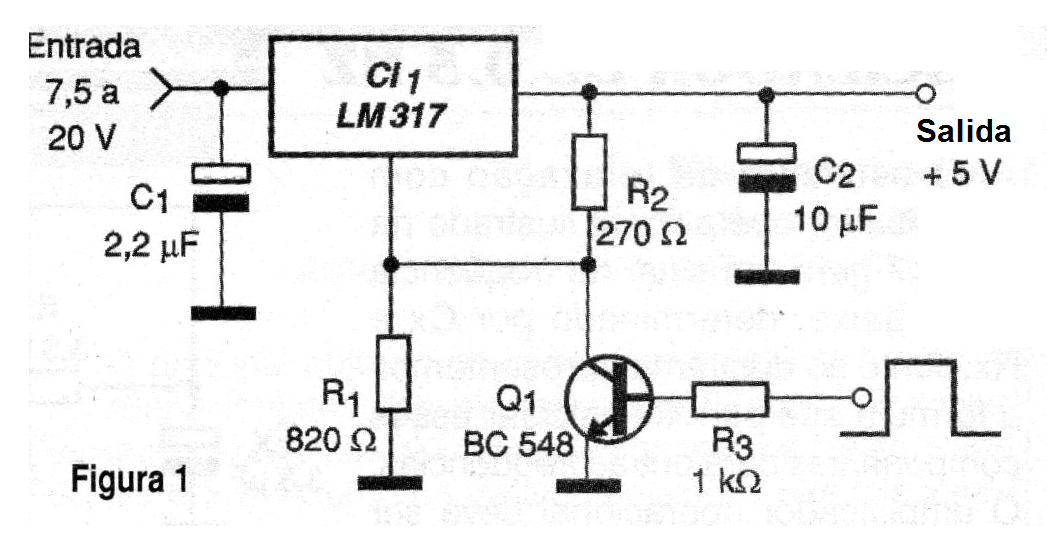

La fuente de alimentación de 5 V con capacidad de corriente de hasta 1,5 A, mostrada en la figura 1, está controlada por una señal TTL.
Con la señal presente en el nivel alto, la fuente tiene su salida cortada para una tensión del orden de 1,25 V. En el nivel bajo, la tensión sube a 5 V. La precisión de la tensión de salida depende de R1 y R2.
El circuito integrado debe montarse en un radiador de calor. Se puede utilizar un trimpot en lugar de R1 para ajustar la tensión de salida. Este trimpot debe ser de 1k ohms o 2,2 k ohms.

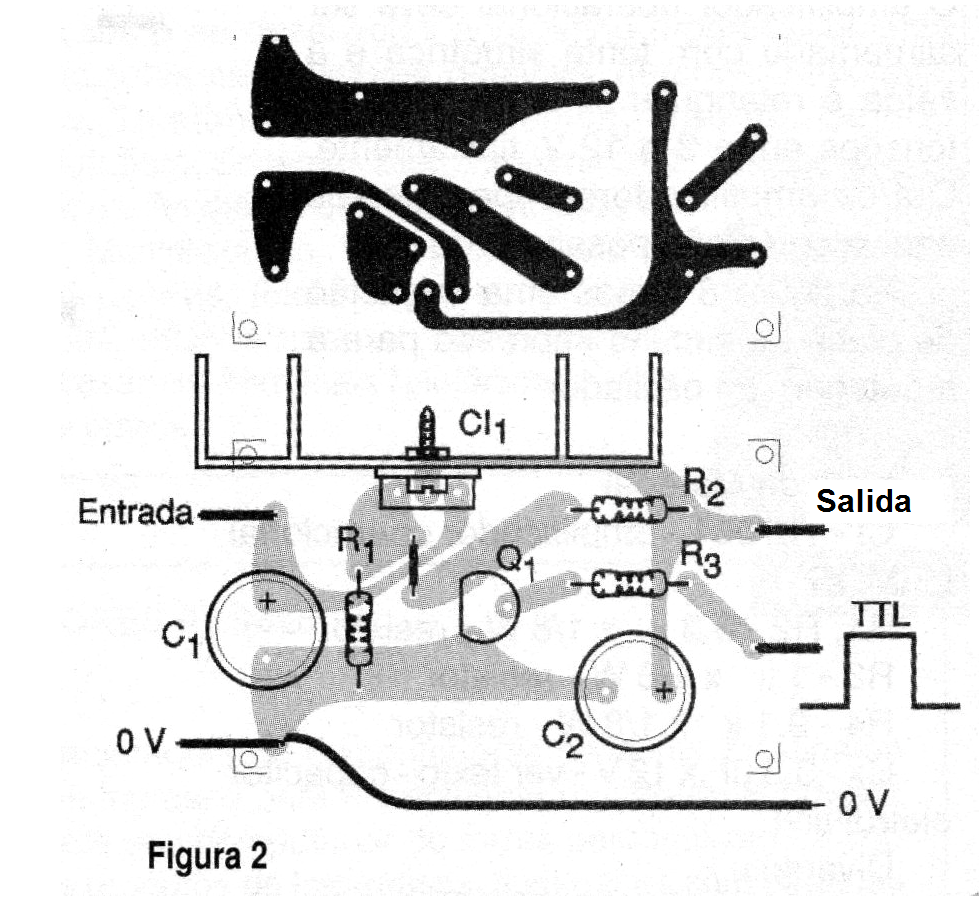

La placa de circuito sugerida para esta fuente se muestra en la figura 2.
Las pistas de mayor corriente deben ser más anchas. Los condensadores de desacoplamiento deben estar muy cerca de los pines de salida de la fuente.
Lista de material
CI-1 - LM317 - circuito integrado
Q1 - BC548 o equivalente - transistores NPN de uso general
C1 - 2,2 uF x 25 V - capacitor electrolítico
C2 - 10 uF x 6 V - capacitor electrolítico
R1 - 820 ohms x 1/8 W - resistor
R2 - 270 ohms x 1/8 W - resistor
Varios:
Placa de circuito impreso, radiador de calor, hilos, soldadura, etc.
