algunos tipos de insectos que "pican" a seres humanos como pernilongos, muriçocas, mutuns, o sea allí como se conocen en diversas regiones del brasil, no soportan determinados sonidos continuos de ciertas frecuencias.
Los estudios controvertidos muestran que las frecuencias pueden variar bastante, desde los infrassons hasta los ultrasonidos.
Algunos investigadores, por ejemplo, afirman que las frecuencias que tienen efectos más positivos están en el rango de 2 a 7 kHz y esta es justamente la banda generada por el aparato que describimos a continuación.
Un potenciómetro (P1) permite al usuario del aparato ajustar la frecuencia y así hacer experimentos en el sentido de encontrar aquellas que produzcan los efectos deseados.
El circuito es bastante simple y se basa sólo en transistores, lo que facilita mucho su montaje por los lectores principiantes o por los que no tienen muchos recursos en su banco de electrónica.

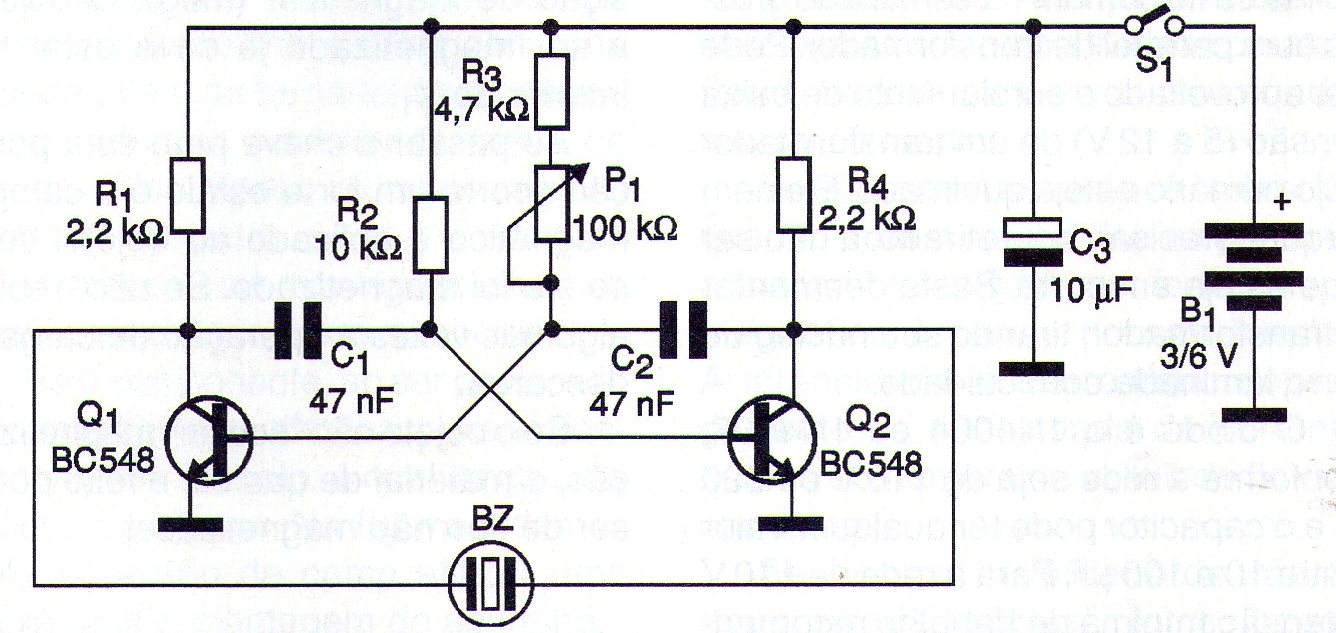

La alimentación se puede hacer con dos o cuatro pilas pequeñas y como la corriente drenada es muy pequeña, su durabilidad es enorme. En la figura 1 tenemos el diagrama completo del aparato.

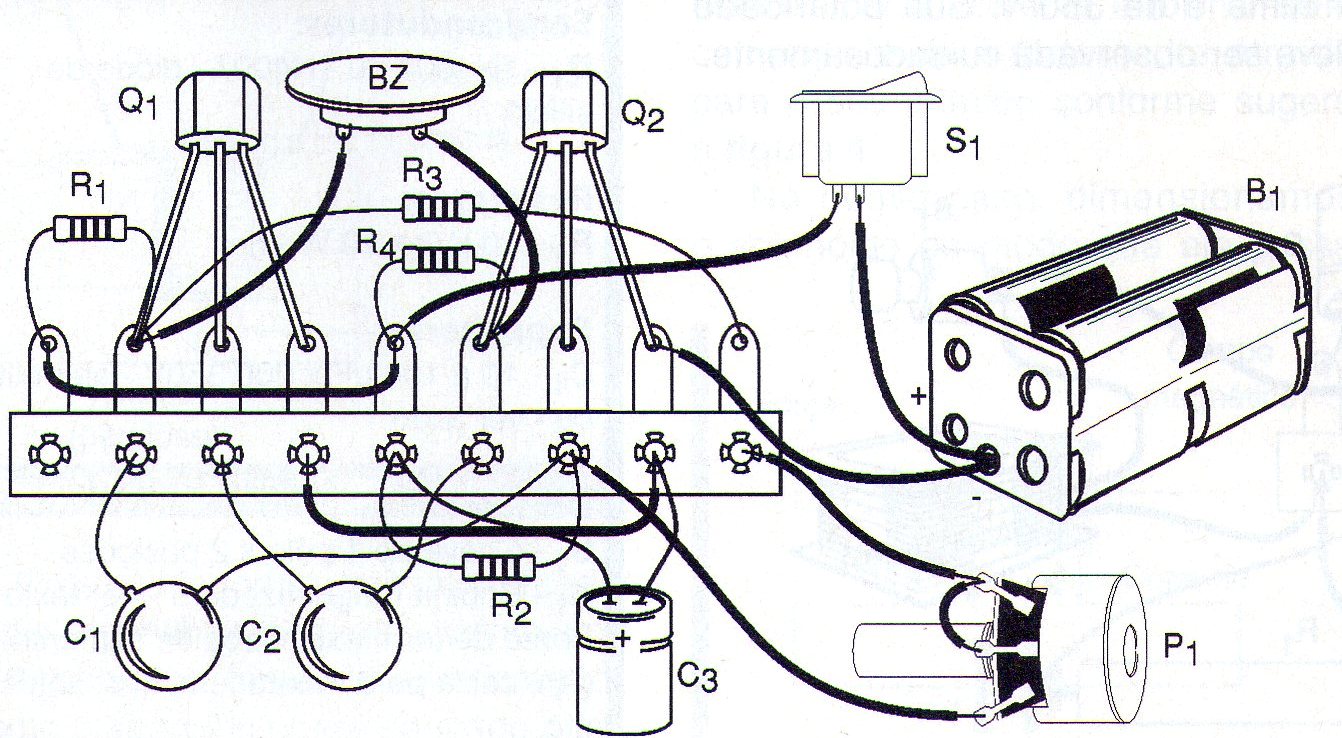

En la figura 2 tenemos la disposición de los componentes en un puente de terminales que cabe fácilmente con los demás elementos (pilas y buzzer) en una pequeña caja plástica.
El transductor usado es del tipo piezoeléctrico de cerámica, sirviendo, por ejemplo, una cápsula de auricular cristalino o cerámico.
Los transistores admiten equivalentes ya que cualquier NPN de uso general sirve. Incluso los tipos PNP se pueden utilizar con la inversión de la polaridad de las pilas.
Los resistores son de 1/8W y para el ajuste tanto se puede utilizar un pote como un trimpot. Los condensadores C1 y C2 son de poliéster o cerámicos mientras que C3 y un electrolítico de 6 V cuyo valor puede quedar entre 10 uF y 220 uF.
Para probar el aparato es sólo conectar la alimentación y ajustar P1 para que haya la emisión de un sonido semejante al producido por el insecto yo se desea espantar o un insecto zumbador común. Para usar, basta con dejar el aparato encendido.
Intente varias frecuencias para descubrir la que funciona.
LISTA DE MATERIAL
Semiconductores:
Q1, Q2 - BC548 o equivalente - transistores NPN de uso general
Resistores: (1/8 W, 5%):
R1, R4 - 2,2 k ohms - rojo, rojo, rojo
R2 - 10 k ohms - marrón, negro, naranja
R3 - 4,7 k ohms - amarillo, violeta, rojo
P1 - 100 k ohms - trimpot o potenciómetro
Capacitores:
C1, C2 - 47 nF (473 o 0,047) - cerámicos o poliéster
C3 - 10 uF a 220 uF / 6 V - electrolítico
Varios:
BZ - Transductor cerámico
S1 - Interruptor simple
B1 - 2 o 4 pilas - 3 o 6 V
Puente de terminales, soporte de pilas, caja para montaje, botón para el potenciómetro, hilos, soldadura, etc.
