La finalidad de este proyecto es educativa, mostrando cómo funciona un transistor con un montaje simple en una matriz de contactos de 170 puntos.
Describimos un experimento simple que puede ser implementado en los cursos del nivel fundamental y medio y que sirve como introducción a la tecnología. Con él, aprendemos cómo funciona un transistor.
Nivel: Fundamental, medio e iniciación
Finalidad: Mostrar cómo funciona un transistor PNP en los mismos circuitos anteriores en que usamos un NPN (MIN431S). En este caso, montaremos solamente la versión del interruptor de toque, dejando las demás por cuenta de los experimentadores.
Explicación
El sentido de circulación de la corriente en un transistor PNP es opuesto al de un transistor NPN, como muestra la figura 1.
Así, mientras en un transistor NPN, para conducir aplicamos una tensión positiva, en un transistor PNP la tensión debe ser negativa, o sea, ligamos a la base al negativo o 0 V de la fuente.
Una vez polarizado, el transistor conduce, pero la corriente tiene sentido diferente, lo que implica la inversión del LED.
Los transistores PNP se pueden encontrar con las mismas características de los NPN y un tipo común, equivalente al BC548 es el BC558 que utilizamos en este proyecto.
Así, sosteniendo en los hilos, la pequeña corriente que circula por nuestro cuerpo es suficiente para polarizar el transistor y hacer que conduzca, encendiendo el LED.
Montaje

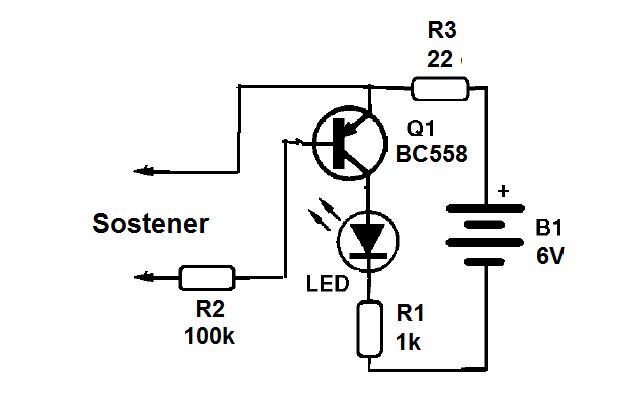

En la figura 2 tenemos el diagrama del interruptor de toque utilizando el transistor PNP.

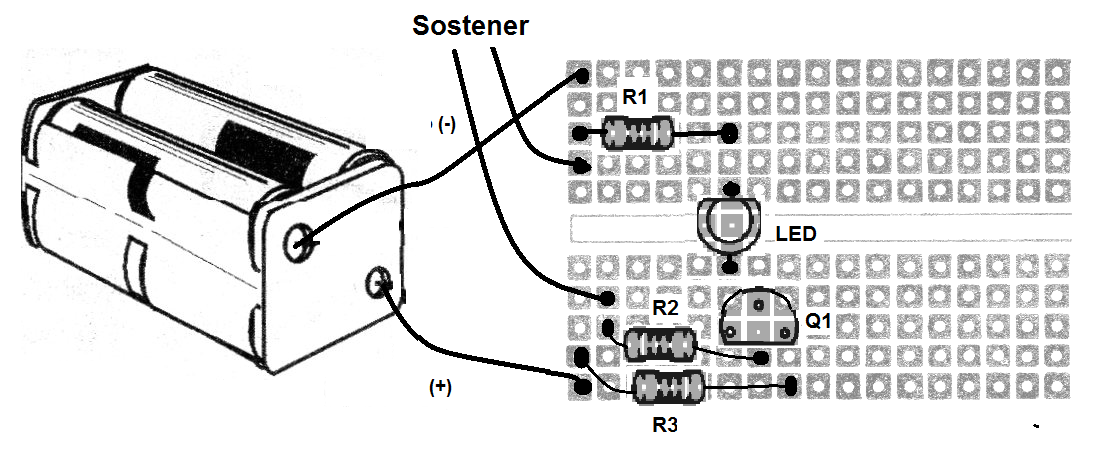

El montaje realizado en la matriz de contactos de 170 puntos se muestra en la figura 3.
Al hacer el montaje, observe que invertimos la polaridad del LED, la posición del transistor y la polaridad del soporte de pilas.
Material Usado
Q1 - BC558 - transistores PNP
LED - LED común
R1 - 1 k ohms - resistor - marrón, negro, rojo
R2 - 100 k ohms - resistor - marrón, negro, amarillo
R3 - 22 ohms - resistor - rojo, rojo, negro
B1 - 4 pilas
Varios:
Matriz de contactos, soporte de pilas, hilos, etc.
