Esta es una radio experimental para la banda de ondas medias, que con una antena pequeña puede tomar fácilmente las estaciones locales más fuertes. Con una antena más grande, las estaciones más débiles también se pueden escuchar en un altavoz o un auricular. Los pocos componentes usados hacen que este montaje sea ideal para el principiante.
Esta radio está indicada para principiantes y estudiantes que desean un modelo simple con pocos componentes para las estaciones locales de ondas medias.
A pesar de la simplicidad, las estaciones más fuertes producen buen sonido en el altavoz.
La alimentación se puede hacer con tensiones de 1,5 a 6 V, lo que significa de 1 a 4 pilas, y el consumo de corriente es bastante bajo.
La conexión a tierra es importante para las estaciones más débiles, pudiendo ser hecha en una barra de metal enterrada, en la tubería de agua, en el polo neutro de la toma, en cualquier gran objeto de metal en contacto con el suelo o incluso sosteniéndose entre los dedos la punta del hilo conectado a T.
MONTAJE

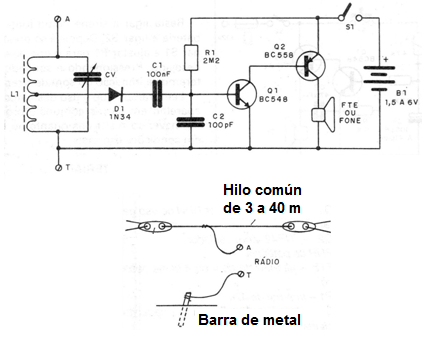

En la figura 1 tenemos el diagrama completo de la radio.

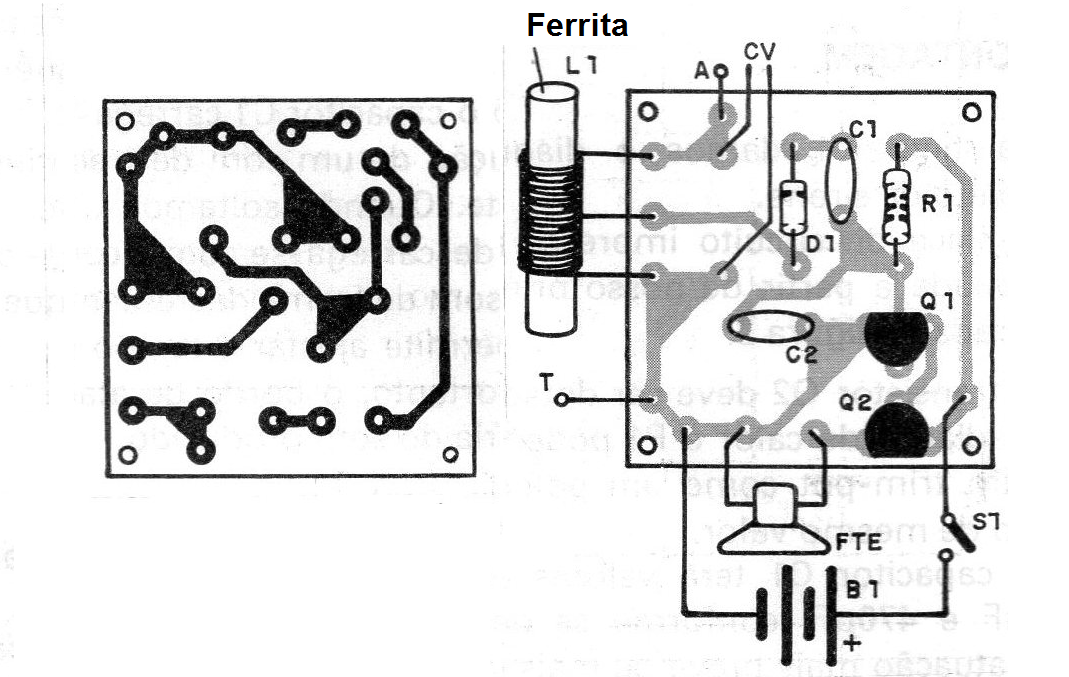

La placa de circuito impreso se muestra en la figura 2.
La bobina se enrolla en un bastón de ferrita de 0,8 a 1 cm de diámetro y de 10 a 25 cm de longitud. Podemos usar el cable esmaltado de cualquier grosor entre los números 18 y 28 o incluso el hilo común encapado.
Enrolamos 50 vueltas donde hacemos una toma (derivación) y luego 30 vueltas terminando la bobina.
CV puede ser una variable miniatura de radio transistorizada desmontada o del tipo grande aprovechado de una vieja radio de válvulas.
El diodo D1 es de germanio de cualquier tipo y todos los condensadores pueden ser cerámicos o de poliéster.
El altavoz puede ser de 4 y 8 ohms, así como un auricular de 4 a 200 ohms sin problemas.
El resistor R1 determina la sensibilidad del circuito, pudiendo ser alterado en el rango de 1 M a 4M7. Busque el mejor valor que dé el sonido más alto sin distorsión.
PRUEBA Y USO
Para probar es sólo conectar las pilas, antena y tierra y buscar sintonizar las estaciones más fuertes locales.
No se sorprenda si las estaciones más fuertes "se extienden" un poco, que es una característica de esta radio.
La mayor selectividad se puede obtener reduciendo las vueltas del devanado de 30.
Sin embargo, con este procedimiento también disminuimos la sensibilidad.
Si no hay cobertura apropiada de la pista, es señal que la variable empleada tiene una pequeña capacitancia.
Vea si usted no está usando una variable de pocas placas para FM que tiene menor capacitancia máxima.
LISTA DE MATERIAL
Q1 - BC548 o equivalente - transistores NPN de uso general
Q2 - BC558 o equivalente - transistores PNP de uso general
D1 - 1N34 o cualquier otro diodo de germanio
L1 - ver el texto
CV - variable - ver texto
FTE - altavoz o auricular de baja impedancia
S1 - interruptor simple
B1 - 1 a 4 pilas pequeñas
R1 - 2M2 - resistor (rojo, rojo, verde, verde)
C1 - 100 nF - capacitor de cerámica o de poliéster
C2 - 100 nF - capacitor de cerámica
Varios: placa de circuito impreso, bastón de ferrita, soporte para pilas, etc.
