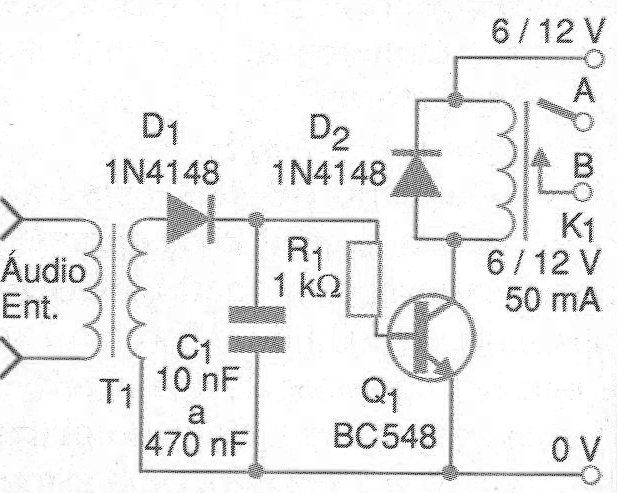

Para accionar un relé a partir de un tono de audio o señal de baja frecuencia presente en una línea de comunicaciones tenemos el circuito mostrado en la figura 1.
Este circuito acciona con cualquier tono, independientemente de su frecuencia que pueda servir para detectar señales de módems, sistemas de comunicación de audio, sistemas de alarmas por sirenas, etc.
La tensión de alimentación depende del relé utilizado. El transformador puede ser de cualquier tipo que tenga un devanado de alta impedancia (al menos 1 k ohmios) para ser conectado al diodo, y un devanado de baja impedancia (8 ohmios a 600 ohms) para conectarse a la línea de audio.
El circuito no tiene ajuste de sensibilidad pero se puede agregar en forma de un trimpot divisor de tensión en paralelo con el devanado de alta impedancia del transformador.
El capacitor C1 debe tener su valor elegido de acuerdo con el tono predominante de disparo y para evitar la vibración de los contactos del relé en el accionamiento.

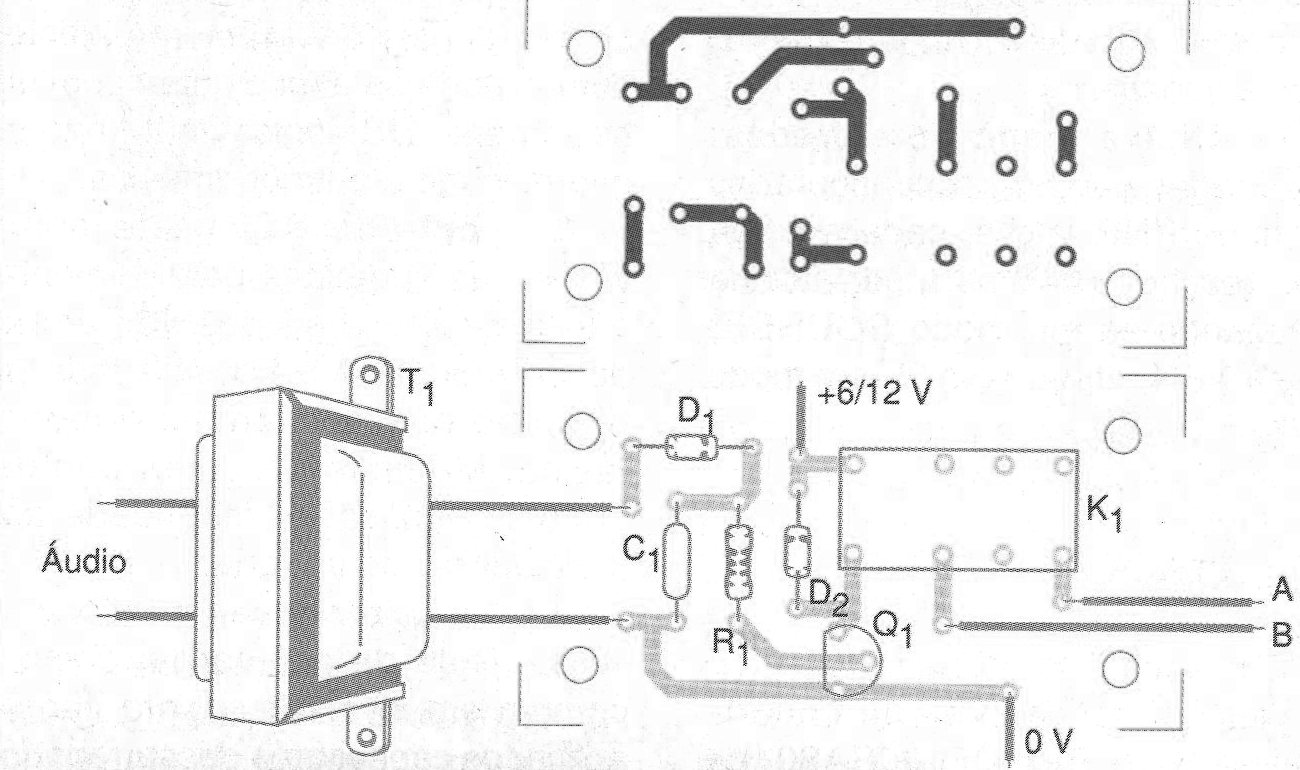

En la figura 2 damos la placa de circuito impreso para implementación de este mini proyecto.
Lista de material
Q1 - BC548 - transistores NPN de uso general
D1, D2 - 1N4148 - diodos de uso general
T1 - Transformador - ver texto
C1 - 10 nF a 470 nF - capacitor de cerámica o poliéster
R1 - 1 k ohms x 1/8 W - resistor
K1 - Relé sensible de 6 ó 12 V x 50 mA
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
