En realidad, se trata de un reóstato y consiste en una configuración que ya salió con este nombre en otro artículo del sitio. Lo que el circuito hace es controlar una corriente de hasta unos 3 A, siempre que sea continua. Conectado a motores él posibilita el control de velocidad y conectado a una lámpara él controla su brillo.

El transistor debe montarse en un radiador de calor y la tensión máxima de entrada es de 15 V. El potenciómetro P1 debe preferentemente de hilo y para conexión al circuito externo usamos dos bornes de colores diferentes para diferenciar la entrada y la salida. En la figura 1 tenemos el diagrama completo del aparato.

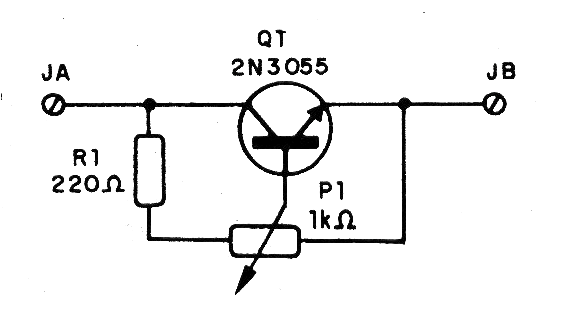

Figura 1 - Diagrama del potenciómetro electrónico
Figura 1 - Diagrama del potenciómetro electrónico



El aspecto real del montaje se muestra en la figura 2. Sugerimos instalar en una cajita con el disipador del lado externo.

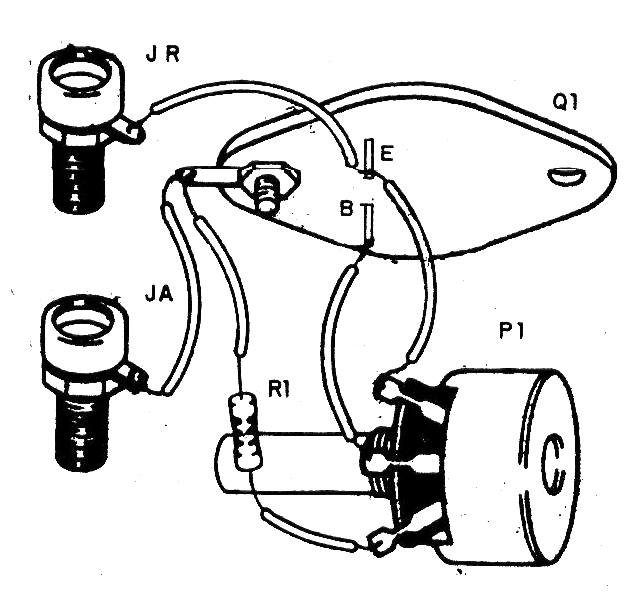

Figura 2 - Aspecto real del montaje
Figura 2 - Aspecto real del montaje | Clique na imagem para ampliar |







Lista de material



Q1 - 2N3055 - transistores NPN de potencia

R1 - 220 ohms x 1 W - resistor - rojo, rojo, marrón

P1 - 1 k ohms - potenciómetro de hilo

Varios: bornes, radiador de calor, caja para montaje, hilos, soldadura, etc.
