Esta fuente puede servir para proyectos y demostraciones que requieran tensiones continuas del orden de 150 V (110 V) o 300 V (220 V) bajo régimen de baja corriente. Pero, cuidado, el circuito no está aislado de la red de energía pudiendo causar choques peligrosos en que tocar las partes expuestas no aisladas.

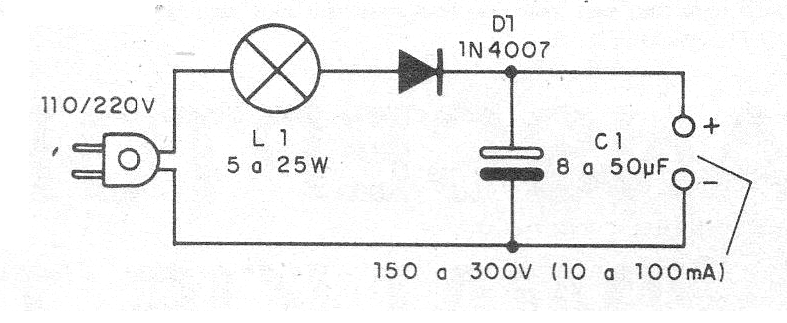

El circuito utiliza una lámpara incandescente común para limitar la corriente y un diodo para rectificar la salida. No hay regulación de tensión. La corriente de salida es del orden de algunas decenas de miliamperios. En la figura 1 tenemos el diagrama completo de la fuente.

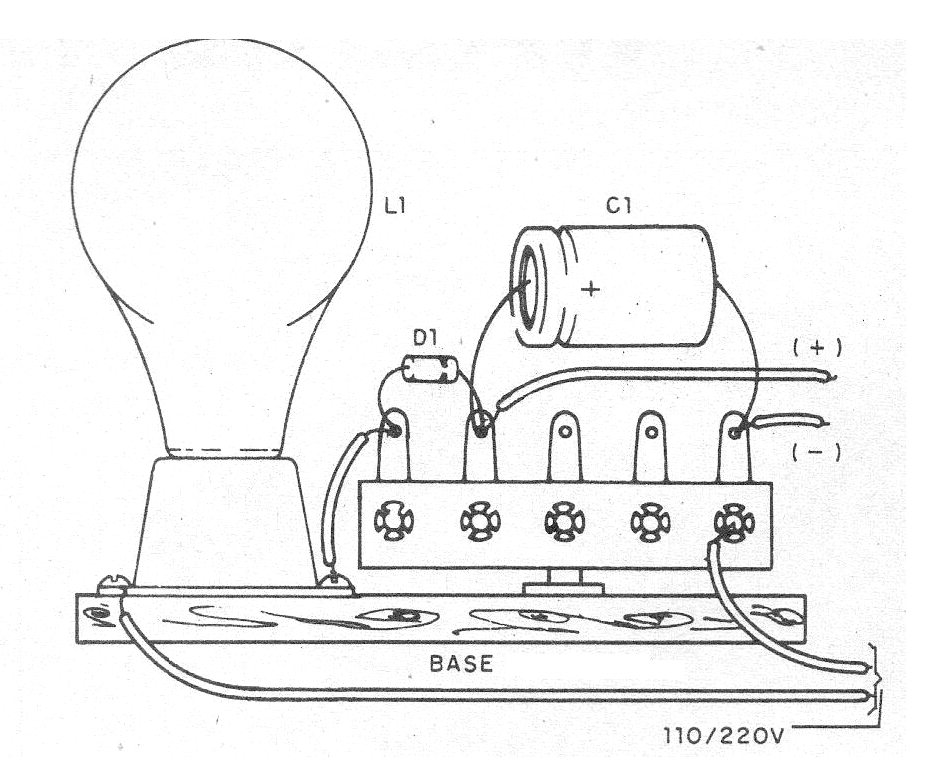

En la figura 2 tenemos el montaje en un puente de terminales. Es conveniente instalar este puente dentro de una caja plástica, madera u otro material aislante.
Lista de material
D1 - 1N4004 (110 V) o 1N4007 (220 V) - diodo de silicio
C1- 8 a 50 uF x 150 V (red de 110 V) o 300 V (red de 220 V)
L1 - Lámpara incandescente de 5 a 25 W
Varios: puente de terminales, cable de fuerza, base de madera o caja para montaje, zócalo para la lámpara, hilos, soldadura, etc.
