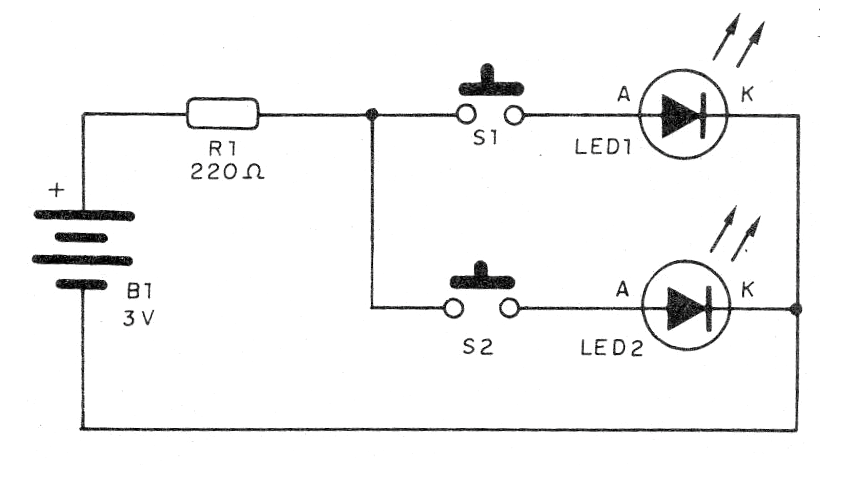

Es un simple indicador visual que se puede utilizar para enviar un mensaje en código, avisar si algo está disponible o no (verde, rojo). Basta con combinar previamente la codificación y luego usar el aparato. Se trata de un montaje muy simple, alimentado por pilas comunes que tendrán una excelente duración dado el bajo consumo. En la figura 1 tenemos el diagrama completo del aparato.

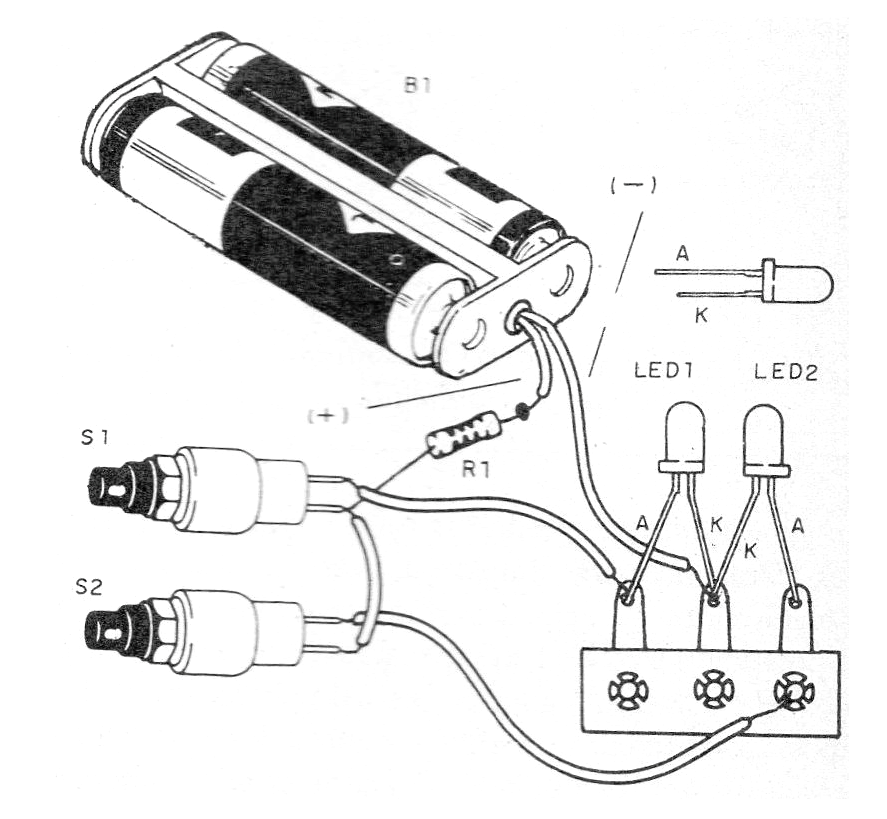

En la figura 2 mostramos la soldadura de los LED en un pequeño puente de terminales. El conjunto deberá instalarse en una pequeña caja de plástico u otro material.
El resistor R1 no es crítica y se pueden utilizar valores entre 220 ohms y 1 k ohms. Los LED también pueden ser de otros colores y existe la opción de añadir un tercer LED amarillo.
Lista de material
LED1 - LED rojo común
LED2 - LED amarillo común
S1 y S2 - Interruptores de presión o interruptores sencillos
R1- 220 ohms x 1/8 W - resistor - rojo, rojo, marrón
B1- 3 V - 2 pilas pequeñas
Varios: soporte de pilas, puente de terminales, hilos, soldadura, caja para montaje, etc.
