Este circuito hace un LED bicolor o dos LEDs de colores diferentes parpadean alternativamente, a una velocidad que se ajusta en el trimpot o potenciómetro P1. R2 y R3 determinan la intensidad de los intermitentes, pudiendo tener valores entre 220 ohmios a 3 V hasta 1,5 k para 15 V de alimentación.

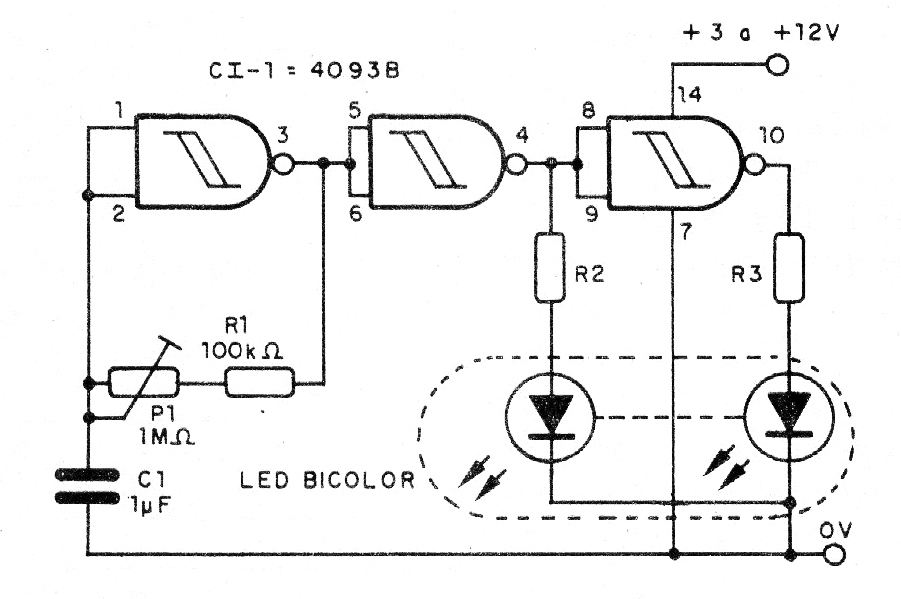

El circuito puede ser utilizado en decoración, en una falsa alarma, como sistema de alerta y en juguetes. El consumo es bajo lo que posibilita su alimentación por pilas o batería. En la figura 1 tenemos el diagrama completo del Parpadeo con el circuito integrado 4093.

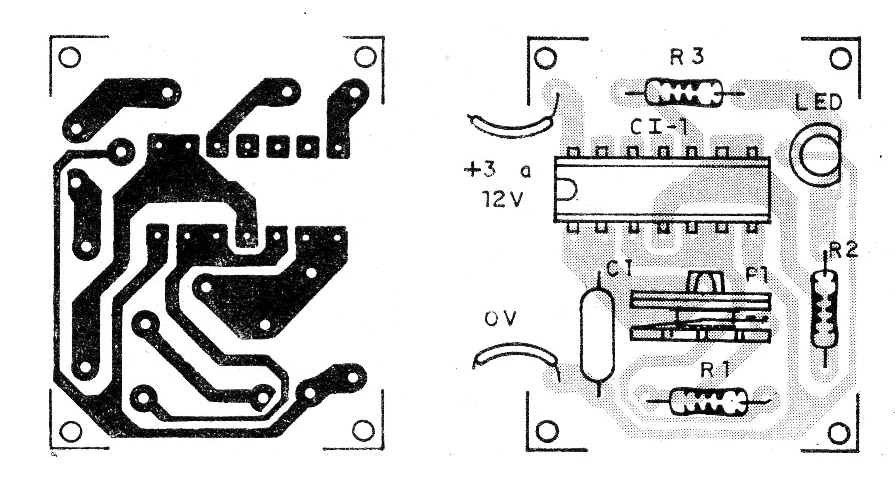

El montaje se puede realizar sobre la base de una pequeña placa de circuito impreso, como la mostrada en la figura 2. Para utilizar en clases de electrónica, el montaje se puede realizar en una matriz de contactos.
El LED bicolor es del tipo de cátodo común, pero se pueden utilizar dos LED independientes.

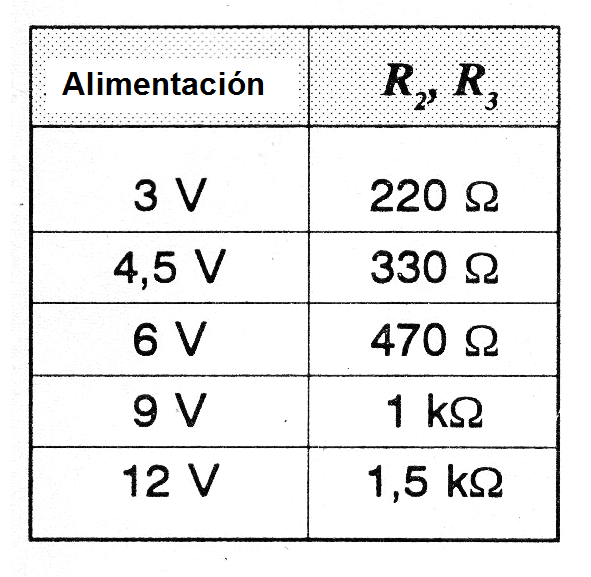

R2 y R3 dependen de la alimentación, según la tabla abajo.
Lista de material
CI-1 - 4093 - circuito integrado CMOS
LED1 - LED bicolor o dos LED de colores diferentes
R1- 100 k ohms x 1/8 W - resistor - marrón, negro, amarillo
R2, R3 - 220 ohms a 1,5 k - ver texto - resistor según la tensión de alimentación
P1 - 1 M ohms - trimpot
C1 - 1 uF - capacitor electrolítico o poliéster
Varios: placa de circuito impreso, hilos, soldadura, etc.
