La simple luz de tiempo tiene muchas de otras Aplicaciones. Cuando se toca en S1, un interruptor de la presión común, el capacitor C1 se carga y el transistor Q1 es polarizado.
Del modo Mismo, con la conducción de Q1, Q2 es saturado, y La lámpara X1 enciende saturado. La Liberación S1, el condensador de carga el Fluye lentamente por el través de R1 y la base de Q1, el transistor Manteniendo en Conducción y por lo tanto también Cierto Tiempo ONU durante la Q2.
La lámpara permanece entonces encendida por un tiempo durante el cual depende principalmente del valor de C1.
Puede instalar este dispositivo en el coche, para que encienda la luz de cortesía durante un cierto tiempo después del cierre de la puerta.
El circuito puede ser alimentado por tensiones 6 a 12 voltios y la corriente de la lámpara puede tener un máximo de 500 mA. Para corrientes por Encima 100 mA el transistor dbe tener una plaquita de de metal atornilladas en su aleta para actuar como radiador de calor.
El tiempo depende del os valores de C1 que puede estar entre 10 y 1000 uF.

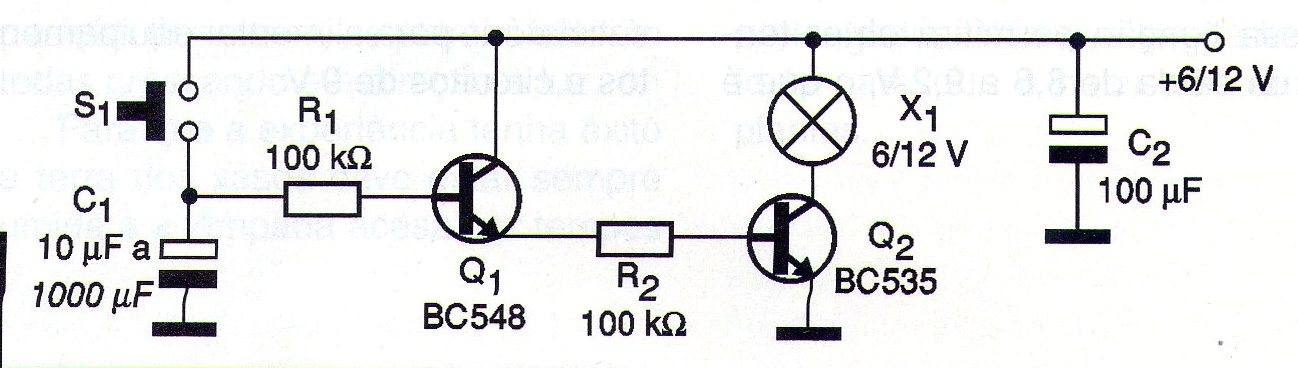

En la Figura 1 tenemos el diagrama completo del dispositivo.

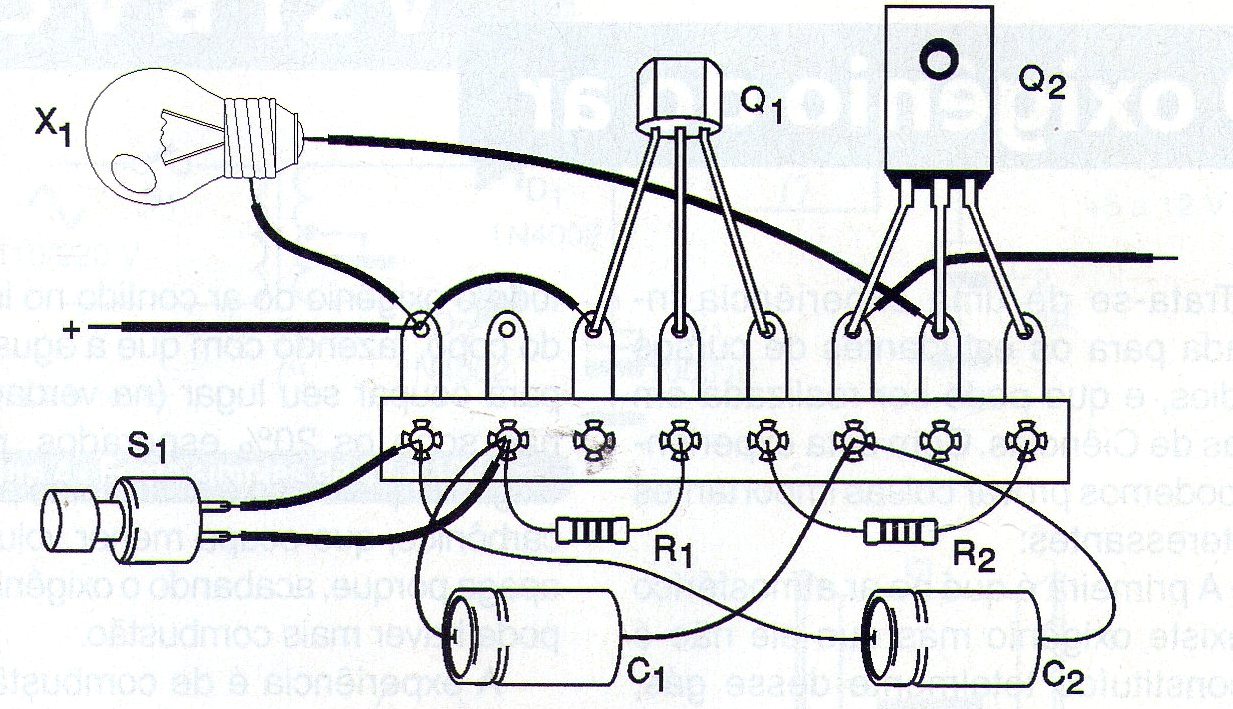

En la Figura 2 tenemos la disposición de los componentes en una puente de terminales.
Por Supuesto, el montaje en una placa de circuito impreso es más compacta.
Los transistores admiten equivalente y los resistores son de 1/8 W. Los capacitores electrolíticos deben tener tensiones un poco más grandes que las usadas en la alimentación..
