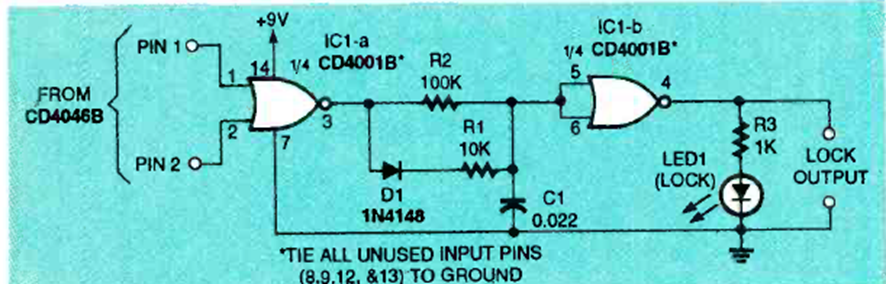

Este circuito se utiliza para detectar las señales PLL del IC 4046. El circuito es de un Electronics Now de octubre de 1994. La indicación se realiza mediante LEDs.
| Clique na imagem para ampliar |
Este circuito se utiliza para detectar las señales PLL del IC 4046. El circuito es de un Electronics Now de octubre de 1994. La indicación se realiza mediante LEDs.
