Filtro paso alto de cuarto orden (CIR25623S)

Written by: Newton C. Braga
Category: Banco de circuitos

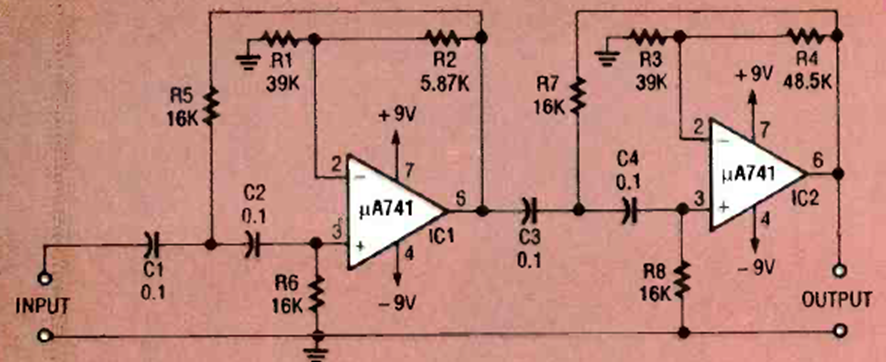

Este filtro de 100 Hz se encontró en la edición de agosto de 1993 de Electronics Now. Los componentes se pueden modificar para funcionar a otras frecuencias.




| Clique na imagem para ampliar |
