Etapa de audio para radio con LM386 (CIR25320S)

Written by: Newton C. Braga
Category: Banco de circuitos

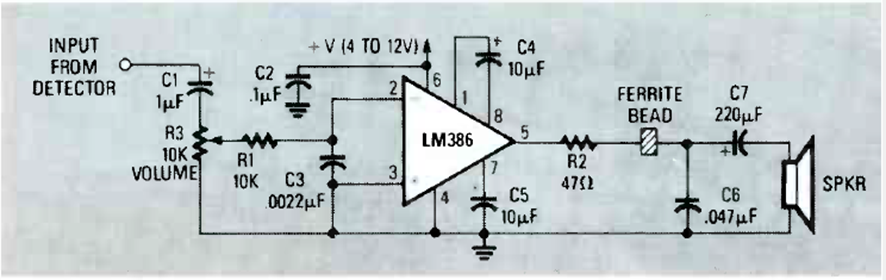

Este circuito sirve como salida de audio para radios AM o incluso FM y fue encontrado en una revista de Radio Electronics de marzo de 1990. Tenga en cuenta las tensiones de alimentación.




| Clique na imagem para ampliar |
