Filtro de voz con LM381 (CIR25308S)

Written by: Newton C. Braga
Category: Banco de circuitos

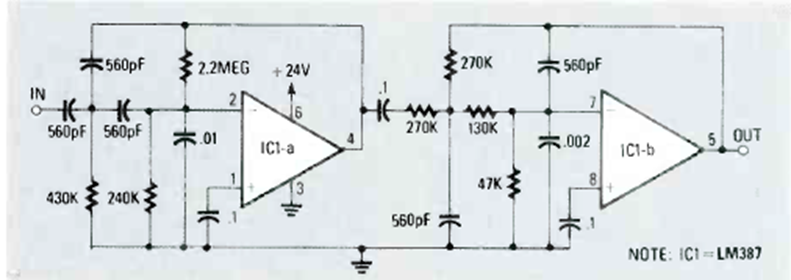

Este circuito deja pasar el rango de 300 Hz a 3 kHz que corresponde a la voz humana. Lo encontramos en la revista Radio Electronics de febrero de 1990. El circuito utiliza ambas las partes del LM381.




| Clique na imagem para ampliar |
