Amplificador CA3080 con ganancia variable (CIE25095S)

Written by: Newton C. Braga
Category: Banco de circuitos

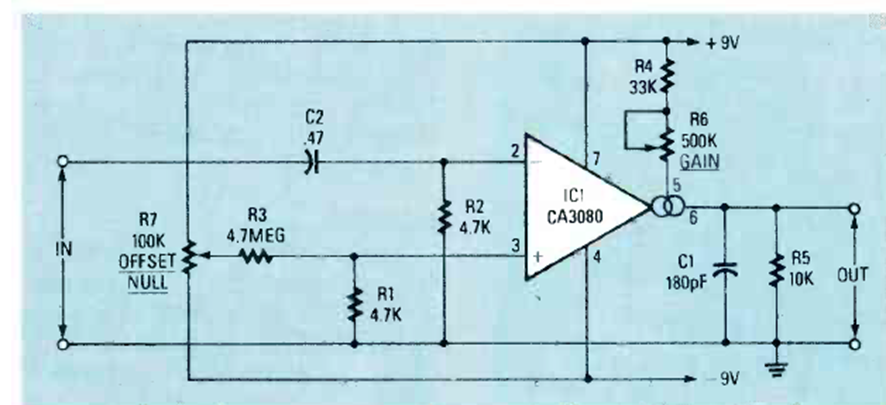

Este amplificador con ganancias entre 5 y 100 fue encontrado en la edición de mayo de 1988 de la revista Radio Electronics. El circuito requiere una fuente de alimentación simétrica.




| Clique na imagem para ampliar |
