Generador de funciones XR2206 (CIR25719S)

Written by: Newton C. Braga
Category: Banco de circuitos

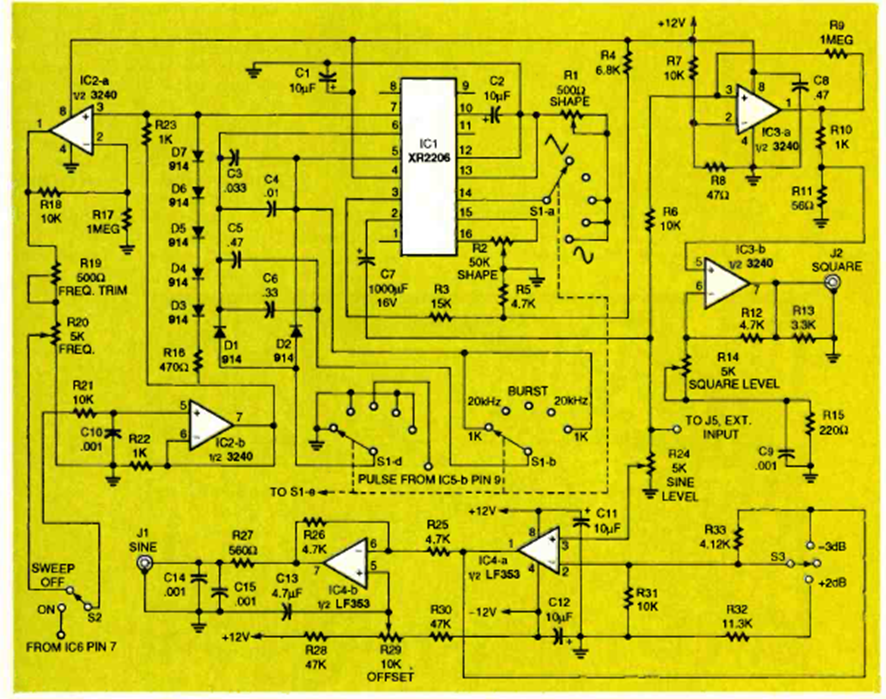

Este circuito generador de funciones de 5 bandas se encontró en la edición de abril de 1994 de la revista Electronics Now. El circuito tiene tres formas de onda posibles y emplea operacionales adicionales.




| Clique na imagem para ampliar |
