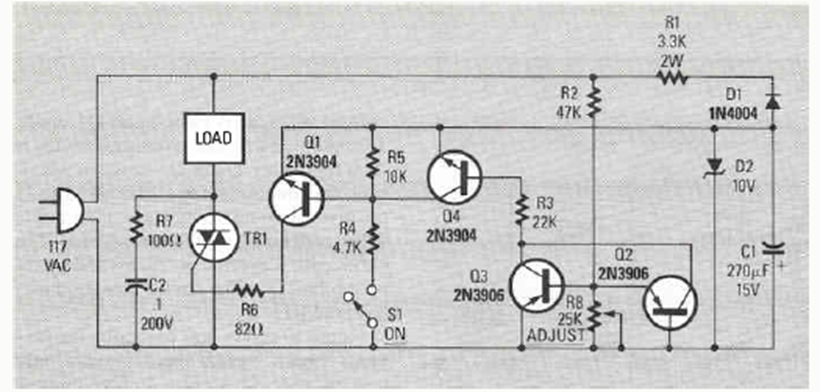

Interruptor triac sincronizado (CIR26092S)

Este circuito de cruce por cero se encontró en la edición de 1989 de Radio Electronics Experimenter. El Triac debe controlarse de acuerdo a la carga.

| Clique na imagem para ampliar |
