Amplificador diferencial transistorizado (CIR25666S)

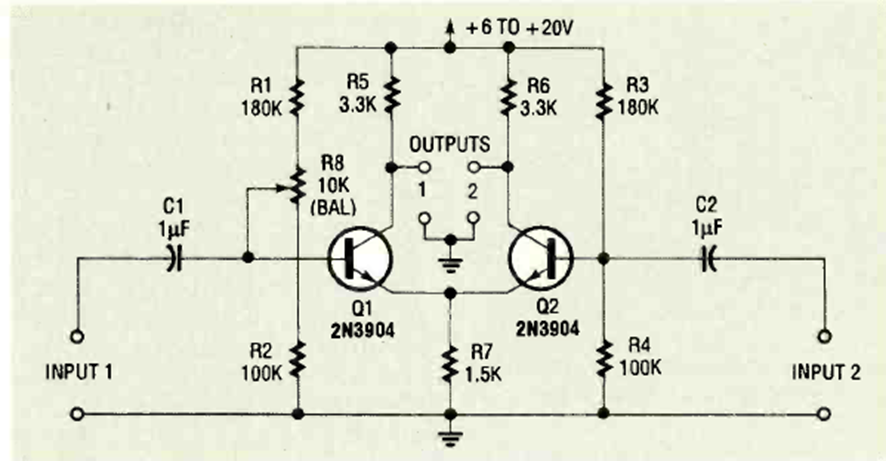

Este circuito utiliza transistores adaptados. El circuito es de una revista Electronics Now y tiene un ajuste de equilibrio.

| Clique na imagem para ampliar |
