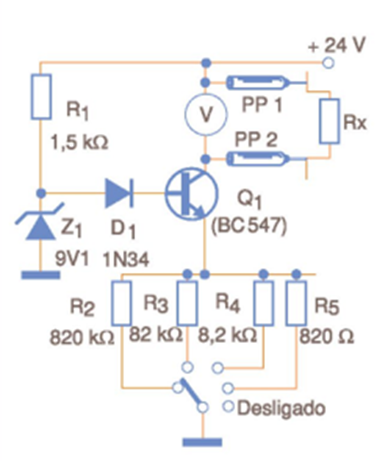

Uno de los problemas con los multímetros comunes, especialmente los analógicos, es que sus escalas de baja resistencia son limitadas y no lineales. Con el circuito mostrado en la figura tenemos la posibilidad de utilizar un voltímetro o multímetro común en la escala 0-15 V de tensiones continuas funcionando como un ohmímetro lineal de baja resistencia. Una aplicación importante de este circuito simple es permitir el uso de un voltímetro común o incluso un multímetro en la escala de voltaje, con sensores resistivos de bajo valor. El circuito funciona como una fuente de corriente constante conectada a la resistencia que se está midiendo. La fuente se ajusta de tal manera (mediante la escala de la resistencia del emisor) que la corriente que fluye a través de la resistencia bajo prueba produce una caída de tensión proporcional a su valor, que se puede convertir directamente desde la indicación del instrumento. De esta forma, es posible medir resistencias bajas, como 0 a 1500 ohmios, de forma lineal en una escala de 0 a 15 V. El circuito debe estar alimentado por una fuente de 24 V y el diodo debe ser, preferiblemente, del tipo germanio, como el 1N34 o el OA90. La precisión del circuito dependerá de la precisión de las resistencias seleccionadas por el interruptor en las diferentes escalas.
