Radio Philco Transitone de 1940 (V668S)

Written by: Newton C. Braga
Category: Mundo de las válvula

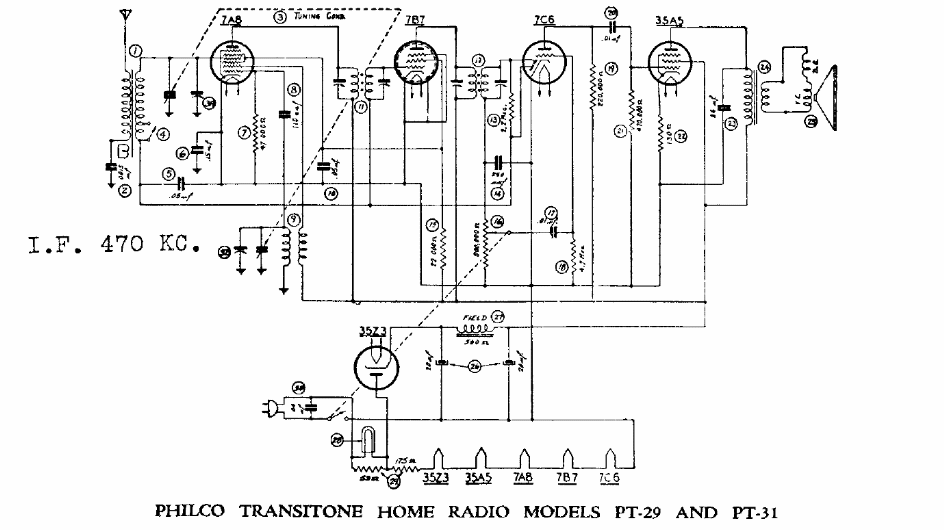

    Este receptor doméstico de 5 válvulas de Philco usaba la alimentación sin transformador (AC / DC) con los filamentos de las válvulas conectadas en serie. El circuito tenía una FI de 470 kHz.




| Clique na imagem para ampliar |
