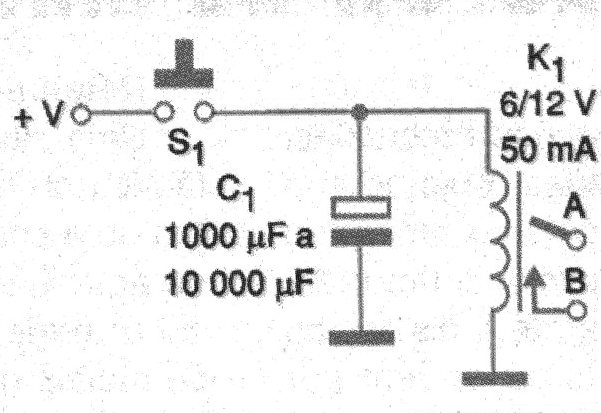

Generar pequeños intervalos de tiempo usando sólo tres componentes pasivos en una situación de emergencia en la que no se pueda obtener un temporizador convencional es la finalidad de este circuito. El circuito puede hacer temporizaciones de hasta cerca de un minuto y se muestra en la figura 1.
Utilidades:
• Encender o apagar con retardo equipos electrónicos
• Temporizar el accionamiento de automatismos u otros equipos
• Producir un accionamiento temporal de un circuito con un pulso de corta duración en un sensor o interruptor.
Detalles constructivos:
Se trata mucho más de una idea práctica de lo que propiamente un proyecto.

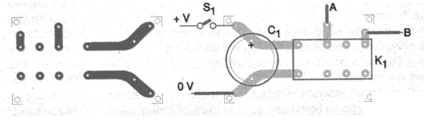

Hay situaciones en que se necesita el cierre de un relé por un tiempo corto a partir de un pulso de mando pero no se dispone de tiempo o componentes para el montaje de un circuito más complejo, usando el 555, por ejemplo. La idea práctica que damos utiliza sólo tres componentes y tiene la placa de circuito impreso mostrada en la figura 2.
El relé debe tener tensión de acuerdo con la alimentación y la temporización será tanto mayor cuanto mayor sea la resistencia óhmica de su bobina. El tiempo final está determinado por el valor del capacitor usado.
Lista de material:
S1 - Interruptor de presión o contactos de un sensor
C1 - 100 uF a 10 000 uF - capacitor electrolítico
K1 - Relé de 6 a 48 V sensible - conforme tensión de alimentación
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
