Utilizando un regulador de tensión integrado como referencia, podemos controlar varios transistores de potencia del tipo 2N3055 y con ello obtener una salida estable de alta tensión.
Para una salida de 13,6 V este tipo de fuente se vuelve ideal para alimentar equipos móviles de comunicación como transceptores de VHF y UHF de uso automotriz, en un banco de reparaciones o aún para uso fijo.
El circuito que mostramos en la figura 1 utiliza dos transistores 2N3055 cada uno que controla una corriente de 2,5 A lo que da un valor máximo de salida de 7,5 A.
Si el lector necesita menos corriente, puede utilizar sólo uno o dos 2N3055.
Observe que en el emisor de cada transistor usamos un resistor de hilo de bajo valor.
La finalidad de este resistor es garantizar que la corriente se divida igualmente entre todos los transistores, ya que en la conducción ellos presentan resistencia diferentes.
Sin ellos la corriente se dividía de forma desigual, pudiendo sobrecargar a uno de los transistores que entonces quemaría.
En el montaje de este tipo de fuente, el principal cuidado es usar hilos de espesor apropiados a la intensidad de la corriente que debe ser conducida.

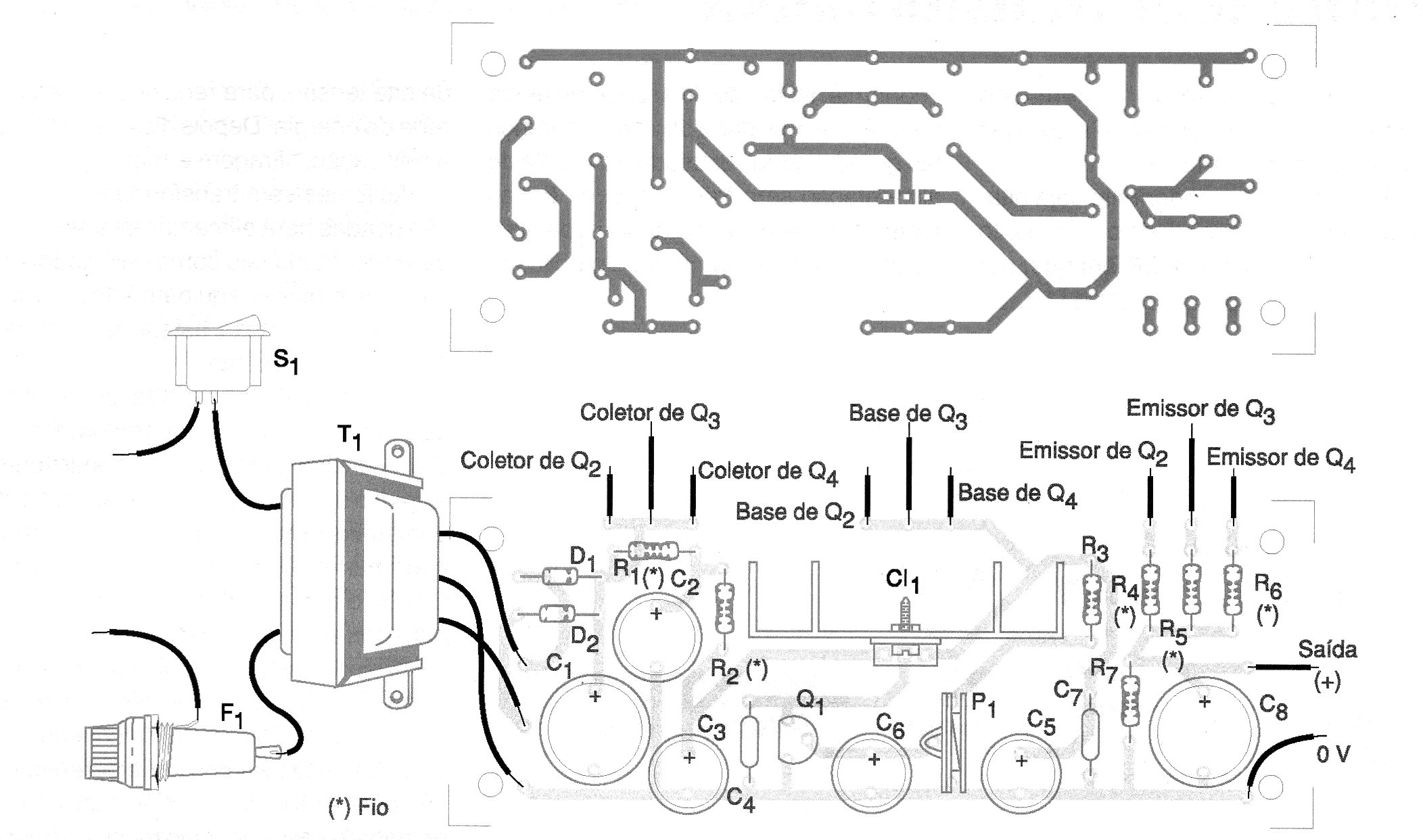

En la figura 2 se muestra el diseño del montaje, observándose que la mayoría de los componentes son externos a la pequeña placa de circuito impreso que tiene el CI de referencia.
Es conveniente proteger el circuito por fusibles tanto en la entrada y en la salida.
También es importante observar que los transistores de potencia deben estar dotados de excelentes radiadores de calor.
El circuito integrado 7812 también necesita ser montado en un radiador de calor.
Los resistores de 0,1 ohms y de 4,7 ohms deben ser de alambre.
En el trimpot se puede ajustar la tensión de salida para valores entre 12 y 13,6 V aproximadamente.
Lista de material
CI-1 - 7812 - circuito integrado, regulador de tensión
D1, D2 - 50 V x 10 A - diodos rectificadores
Q1 - BC557 - transistores PNP de uso general
Q2, Q3, Q4 - 2N3055 - transistores NPN de potencia
T1 - Transformador con primario según la red local - secundaria de 18 + 18 V con la corriente máxima deseada en la salida
F1 - 5 A - fusible
S1 - Interruptor simple
C1 - 22 uF x 40 uF - capacitores electrolítico
C2 - 100 uF x 25 V - capacitores electrolítico
C3, C5 - 10 uF x 25 V - capacitores electrolítico
C4, C7 - 100 nF - capacitores de cerámica
C6 - 10 uF x 12 V - capacitores electrolítico
C8 - 1 000 uF x 16 V - capacitores electrolítico
R1, R2 - 4,7 ohms x 10 W - resistores de hilo
R3 - 47 k ohms x 1/8 W - resistor
R4, R5, R6 - 0,1 ohms x 2 W - resistores de hilo
R7 - 100 ohms 1 W - resistor
P1 - 10 k ohms - trimpot
Varios:
Placa de circuito impreso, radiadores de calor para los transistores, caja para montaje, hilos, soldadura, etc.
