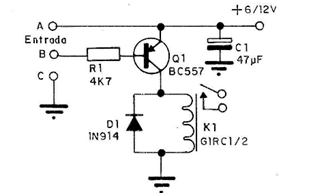

Este circuito aumenta la sensibilidad de un relé de 6 o 12V, permitiendo su operación directa con LDRs, NTCs y con la salida de circuitos digitales como TTL y CMOS. En la figura 55 tenemos el diagrama del controlador que utiliza un transistor PNP de propósito general.
Para un relé de 100 mA/6V o 50 mA/12V necesitamos solo 1 mA de corriente en la entrada con un voltaje de 0,6 V por encima del punto de 0V. En esta configuración el transistor opera como un interruptor, es decir, saturado o cortado como se explicó.
Material:
Q1 – BC557 o BC558 – transistor PNP de propósito general
D1 – 1N914 o 1N4148 – diodo de proposito general
R1 – 4k7 ohms – resistor
C1 – 47 uF x 12V – capacitor electrolítico
K1 – 6 o 12 V – relé de 50 a 100 mA de bobina
Diversos:
Placa de circuito impreso, conectores, etc.
