Este es el más simple probador de componentes que usted puede tener: sólo 3 componentes permiten la realización de pruebas de continuidad en la mayoría de los componentes electrónicos.

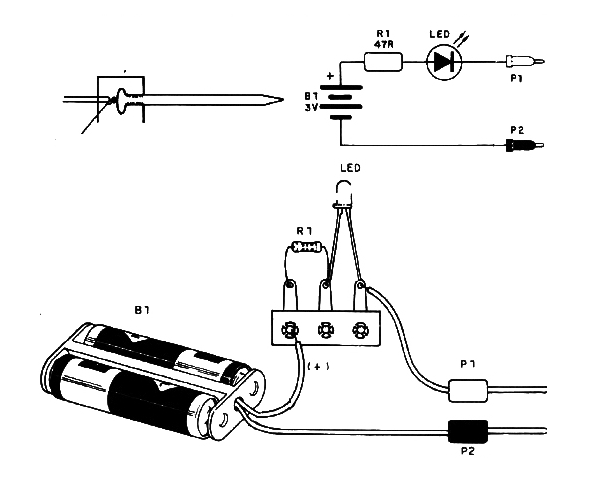

Lo que tenemos es un probador de continuidad: apoyando las puntas de prueba en el componente, si hay continuidad, el LED se enciende, de lo contrario, permanece apagado. Fusibles, llaves, hilos, diodos, resistores de hasta 1 k deben presentar continuidades y estar en buen estado. Los condensadores, resistores de más de 100 k, llaves abiertas deben mantener el LED apagado.
El LED puede ser de cualquier tipo y la fuente se compone de dos pilas.
Observe la polaridad del LED dada por la parte plana de su envoltorio al realizar el montaje.
Las puntas de prueba se pueden hacer con clavos comunes, aislados con cinta crepé o cinta aislante.
En la prueba de diodos, recordamos que en la polarización directa el LED se enciende y en la inversa el LED permanece apagado.
Lista de material
LED - LED rojo común
B1 - 3 V - dos pilas pequeñas
R1- 47 ohms x 1/8 W - resistor (amarillo, violeta, negro)
Varios: puntas de prueba, soporte para dos pilas, puente de terminales, hilos, soldadura, etc.
