Los capacitores electrolíticos de 1 uF a 220 uF pueden ser probados fácilmente con este simple aparato. Con pocos componentes él indica si un capacitor está o no reteniendo su carga a través del parpadeo de un LED.
Sólo tienes que conectar el capacitor en la prueba al circuito y esperar unos segundos para que se cargue.
Apriete entonces S1, si el capacitor retuvo su carga, pues está en buen estado, el LED debe parpadear.
Si esto no ocurre es señal de que el capacitor no está reteniendo la carga y, por lo tanto, en mal estado.
Para capacitores superiores a 47 uF el tiempo de espera puede ser más de 30 segundos.

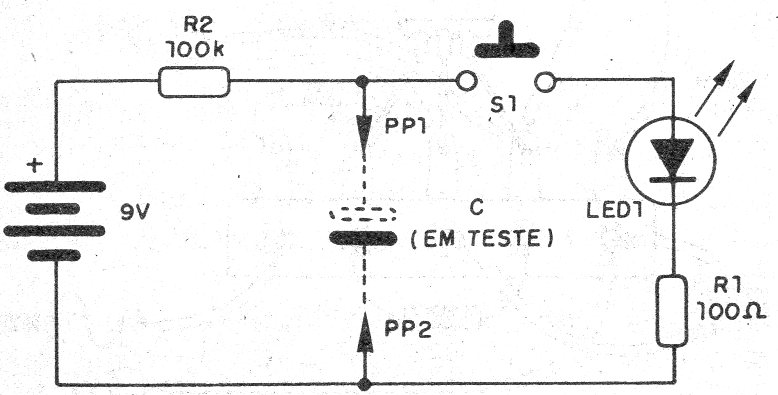

El circuito completo del probador de capacitores se muestra en la figura 1.

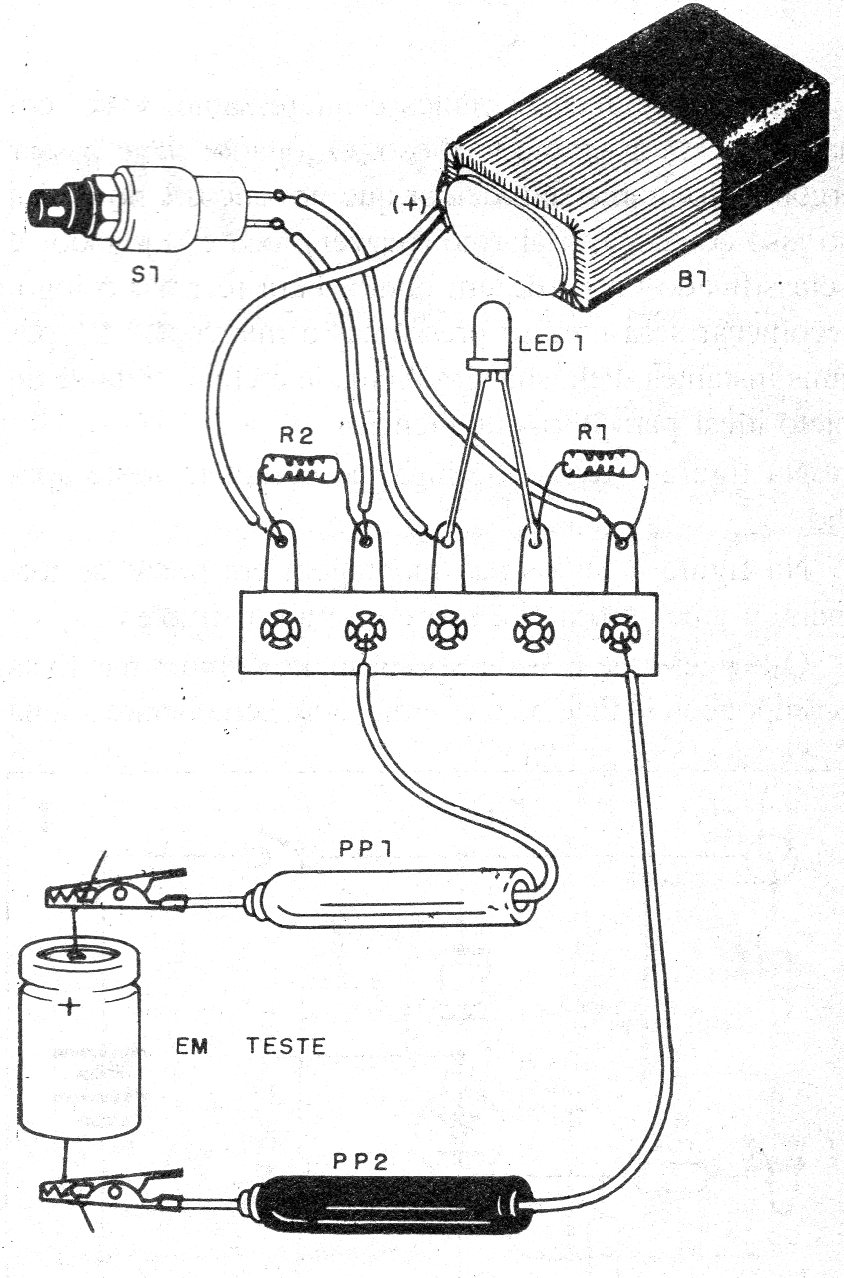

Como se trata de un diseño muy simple, el montaje se puede realizar sobre la base de un puente de terminales, como se muestra en la figura 2.
Para probar, encienda un capacitor en las garras, espere unos segundos y apriete S1. El LED parpadeará.
Para una prueba más rápida se puede reducir R2 a 22k o 33k.
Lista de materiales
LED - LED común de cualquier color
B1 - 9 V - batería
R1 - 100 ohms x 1/8 W - resistor - marrón, negro, marrón
R2 - 100 k ohms x 1/8 W - resistor - marrón, negro, amarillo
S1 - Interruptor de presión
Varios:
Puente de terminales, conector de batería, garras o punta de prueba, hilos, soldadura, etc.
