Este circuito ayuda a mejorar la recepción de ondas medias y cortas en casos de señales muy débiles. Si te gusta escuchar estaciones distantes y débiles con la ayuda de una antena externa, este circuito mejora la transferencia de señal de la antena al receptor.
Lo que proponemos es un sintonizador de antena, es decir, un circuito que adapta la impedancia de una antena en una determinada frecuencia a la impedancia de entrada del receptor, mejorando así la transferencia de señal y la recepción. Una buena ganancia de potencia se puede lograr con este dispositivo, facilitando así la captación de las estaciones más débiles y distantes.
El circuito no tiene fuente de energía y se intercalará entre la antena externa y el receptor.
Daremos información para bobinas para la banda de ondas medias y cortas.
MONTAJE

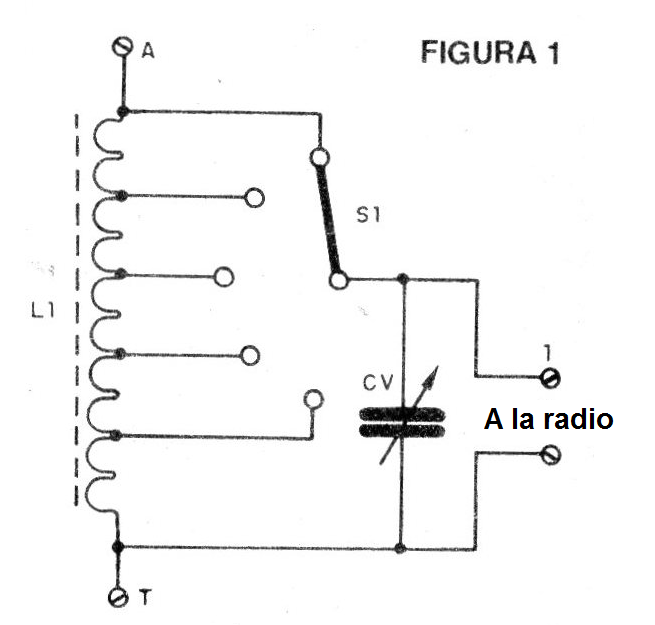

En la figura 1 tenemos el diagrama completo del sintonizador de antena.

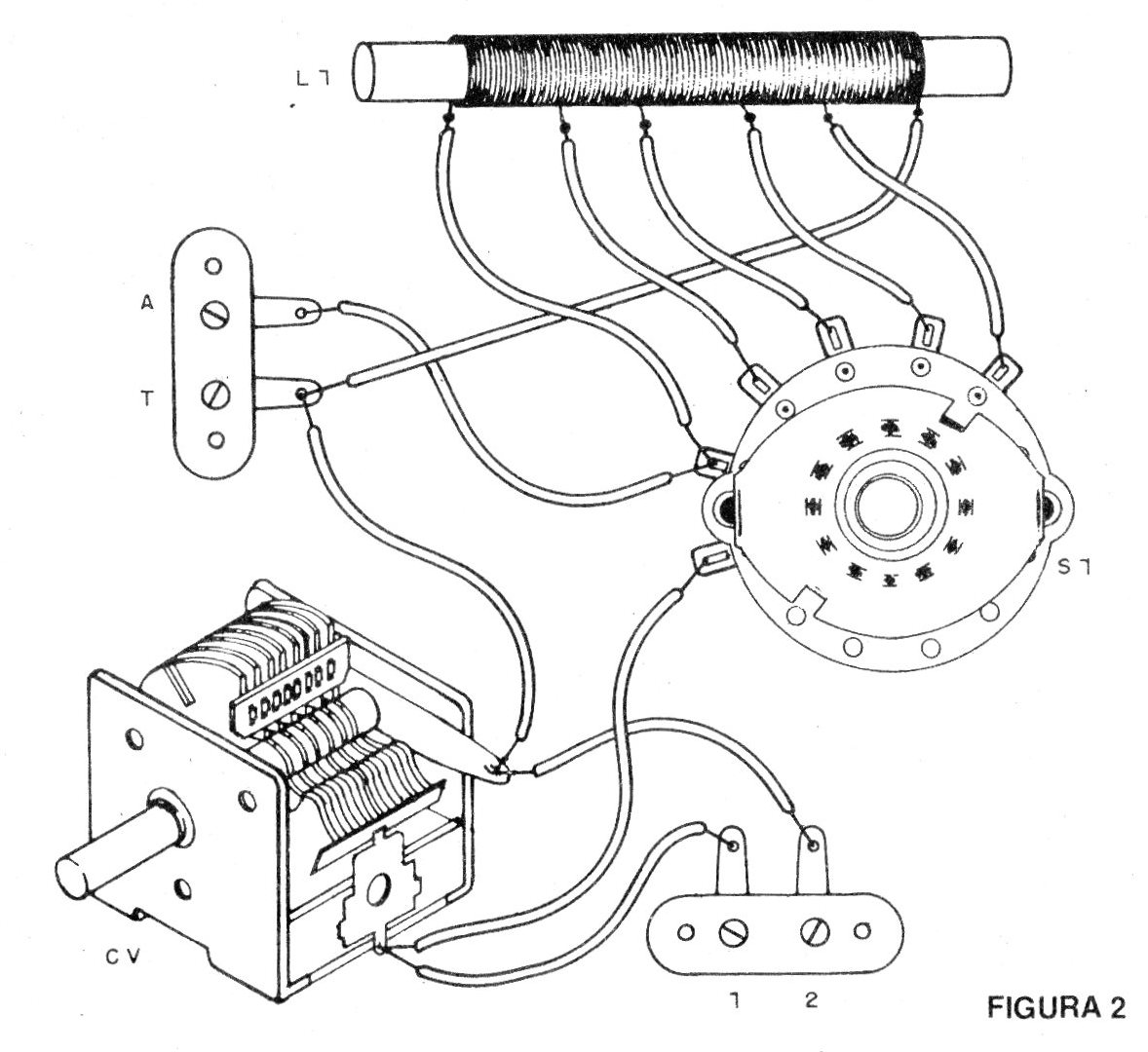

En la figura 2 tenemos el montaje, observándose la bobina con núcleo de ferrita.
Para la banda de ondas medias, la bobina L1 consta de 100 espiras de hilo esmaltado 28 con tomas de 20 en 20 espiras, o si el lector tiene una llave de más posiciones, de 15 en 15 espiras o incluso de 10 en 10 espiras.
Para la banda de onda corta bobina consta de 40 espiras de hilo 28, en un bastón de ferrita de más o menos 1 cm de diámetro, con tomas de 8 en 8 espiras o menos, si la llave tiene más posiciones.
El capacitor variable es del tipo común para radio AM con capacitancia máxima entre 200 y 410 pF.
Si el capacitor tiene más de una sección, sólo una se utilizará.
La llave es rotativa de 1 polo x 5 o más posiciones.
Para la conexión a los elementos externos se utilizan terminales tipo antena / tierra.
Todo el conjunto se instalará en una caja de plástico u otro material.
USO
Para usar debemos conectar la entrada a la antena y tierra y la salida a la antena y tierra de la radio. En una radio común, la antena es accesible, basta con conectar a tierra en el negativo de la batería o chasis.

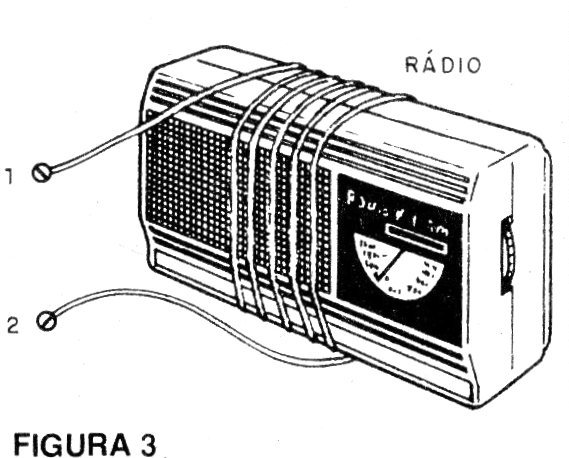

Si no hay acceso a la antena (antena interna), la conexión puede ser efectuada por un sistema de eslabones de irradiación, como se muestra en la figura 3.
En torno a la radio enrollamos de 5 a 10 vueltas de hilo común, formando así un sistema de radiación.
Para utilizar el aparato, ajuste la radio en la estación deseada y luego busque la posición de la llave S1 y de la variable que posibilite la mejor recepción.
LISTA DE MATERIAL
L1 - Bobina - ver el texto
S1 - Llave de 7 polos x 5 posiciones
CV - variable común de 200 a 410 pF
Varios: bastón de ferrita, alambre esmaltado, botones, caja para montaje, hilos y soldadura.
