Hay decenas de proyectos que publicamos en nuestros libros y en nuestro sitio que hacen uso de relés de diversos tipos. Sin embargo, no todos los lectores dispondrán, en los momentos de los montajes, de un relé o incluso quisieran hacer experimentos con este tipo de componente.
Una posibilidad interesante para los lectores que hacen experimentos antes de hacer montajes definitivos es tener uno o más relés preparados para una conexión rápida y fácil en los circuitos que deben ser experimentados.
Sugerimos para estos lectores tener un relé o dos siendo uno de 6 V y otro de 12 V con corrientes de accionamiento d 100 mA y 50 mA.
Los montajes de puente o la matriz de contactos se pueden probar fácilmente con el uso de este relé que se conectará a través de los rieles rígidos.

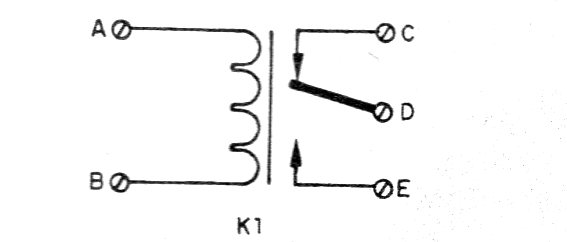

En la figura 1 tenemos el esquema de un relé común de dos contactos reversibles.

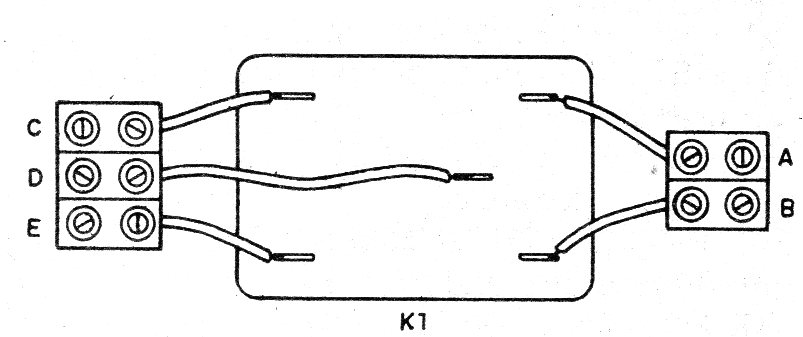

En la figura 2 el modo de conectar el relé a dos puentes de tornillos.
Con la soldadura de los hilos en las terminales del relé, este componente queda auto-sostenido, no habiendo necesidad de ningún otro tipo de fijación.
Para probar el circuito es sólo aplicar 6 a 12 V a los terminales A y B y verificar su funcionamiento.
Lista de material
K1 - Relé de 6 o 12 V sensible
Varios: puente de terminales, hilos y soldadura.
