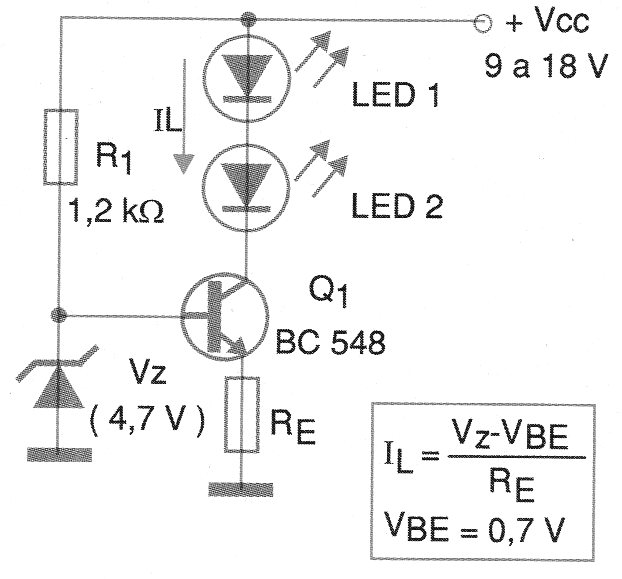

El circuito mostrado en la figura 1 proporciona una corriente constante (IL) para dos o más LEDs con el fin de realizar un transistor y un diodo zener.
La intensidad de la corriente depende del valor del diodo zener y se calcula mediante la fórmula junto al diagrama. Diodos zeners de tensiones diferentes de la indicada se pueden utilizar.
El número máximo de LEDs conectados en serie depende de la tensión de alimentación, ya que cada uno representará una caída de tensión de 1,6 a 2,2 V (dependiendo del color). La suma de las caídas de tensión no puede aproximarse mucho a la tensión de la alimentación, pues es necesario dejar una tensión de al menos 2,5 V para que el transistor opere satisfactoriamente como regulador.

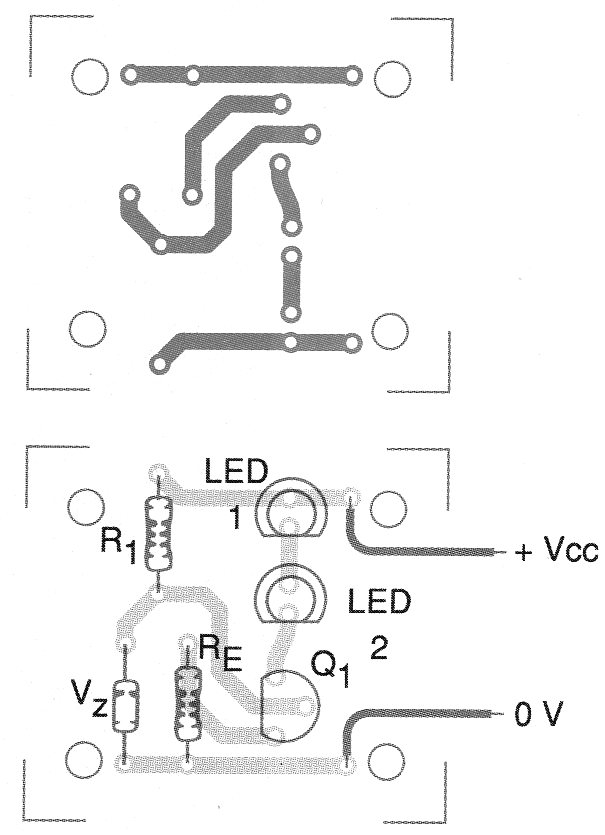

En la figura 2 tenemos una sugerencia de placa de circuito para la implementación de este regulador.
Los transistores equivalentes se pueden utilizar y la corriente típica en los LED puede estar entre 10 y 70 mA.
LISTA DE MATERIAL
Q1 - BC548 o equivalente - transistores NPN de uso general
Vz - diodo zener de 2,7 a 5,6 V x 400 mW
LED1, LED2 - LEDs comunes - ver texto
R1 - 1,2 k ohms x 1/8 W - resistor
RE-resistor según la corriente en los LED (47 ohms a 560 ohms) - ver texto
Varios:
Placa de circuito impreso, hilos, soldadura, etc.
