Si el lector dispone de un microamperímetro o miliamperímetro sensible, puede utilizarlo en el montaje de un ohmímetro, es decir, un medidor de resistencias
El ohmímetro que describimos puede medir resistencias y con un microamperímetro de 100 uA de fondo de escala podemos alcanzar valores de resistencias hasta unos 100 k ohms. Con un instrumento de 0-1 mA, podemos tener la medida hasta unos 10 k ohms.
El circuito es extremadamente simple y puede ser alimentado por una o dos pilas pequeñas.
No hay necesidad de elementos amplificadores, de modo que sólo tendremos un ajuste, el ajuste de cero o cero hecho por un pote o trimpot común.

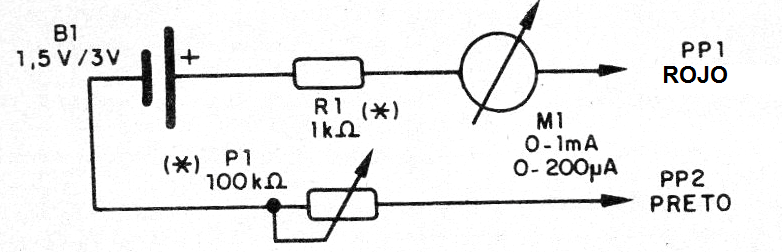

En la figura 1 tenemos el diagrama completo del ohmímetro.

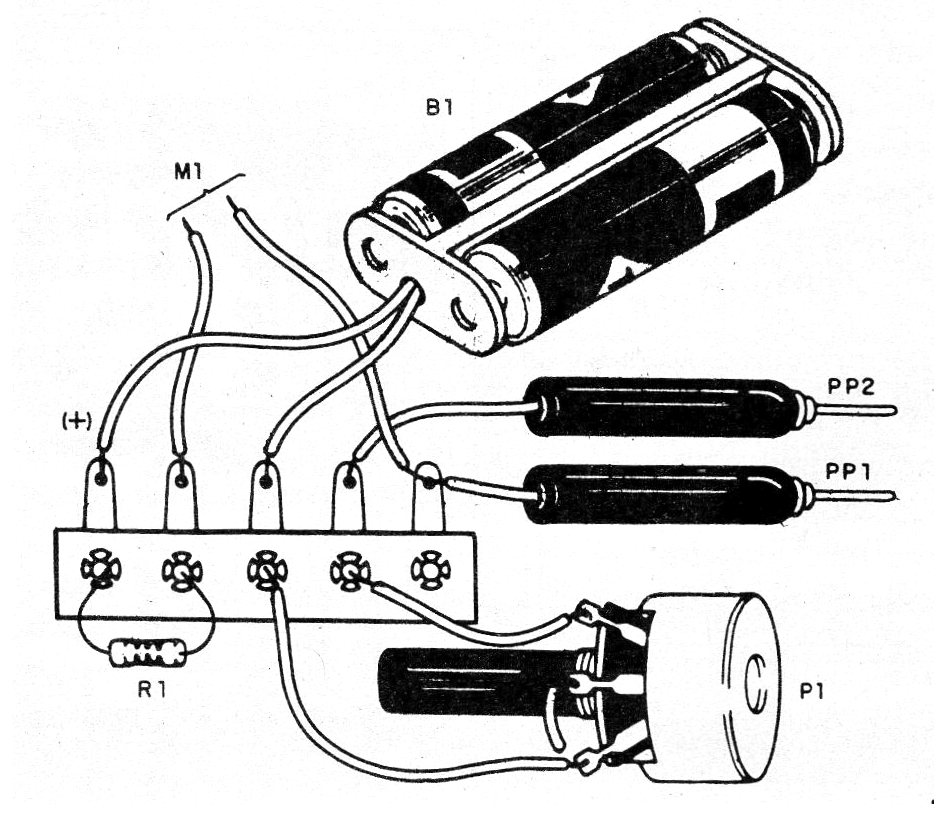

En la figura 2 tenemos la disposición de los componentes en un puente de terminales. El resistor R1 será de 1k para instrumentos de 100 uA a 500 uA de fondo de escala y de 470 ohms para instrumentos de 1 mA.
El potenciómetro o trimpot será de 100 k ohms para instrumentos de 100 a 500 uA y 47k para instrumentos de 1 mA.
Las puntas de prueba, roja y negra, pueden ser adquiridas o bien improvisadas con clavos grandes encapados. La escala será fea tomando como patrones resistores de valores conocidos. Para utilizar el aparato, en primer lugar, las puntas de prueba y ajuste P1 para obtener la deflexión total o indicación de cero de la escala de resistencias.
Después es sólo colocar las puntas de prueba en los terminales del resistor o componente del cual se desea saber la resistencia. Todos los componentes probados deben estar desconectados de sus circuitos.
Lista de material
B1 - 1,5 ó 3 V - 1 o 2 pilas
M1 - Microamperímetro o miliamperímetro 100 uA a 1 mA
P1- 100k ohms - trimpot o potenciómetro - ver texto
R1- 1 k ohms x 1/8 w resistor - marrón, negro rojo - ver texto
PP1, PP2 - Extremidades de prueba, rojo y negro
Varios:
Soporte de pilas, puente de terminales, caja para montaje, hilos, soldadura, etc.
