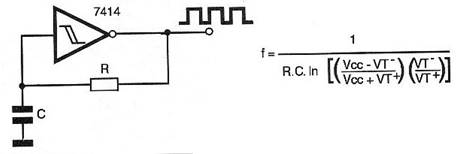

El circuito mostrado en la figura tiene básicamente la misma configuración del anterior con la diferencia de que hace uso de un variador TTL que permite alcanzar algunas decenas de megahertz utilizando dispositivos de la subfamilia LS. La fórmula que relaciona los valores de los diversos componentes del circuito con la frecuencia se da junto al diagrama. Las tensiones T + y T son las de los puntos de disparo en la subida y bajada de la tensión, ya que se trata de un dispositivo disparador. El circuito integrado utilizado puede ser el 7414 y la alimentación debe realizarse con 5 volts.
