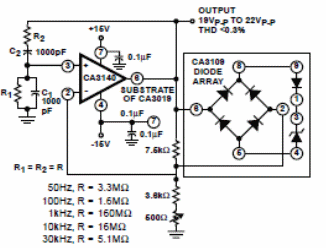

Este circuito se obtuvo en el propio datasheet del CA3140. Este componente consiste en un amplificador operacional con JFET en la entrada fabricada originalmente por RCA. El puente de diodos es del tipo casado disponible en la época como circuito integrado, pero puede ser sustituido por diodos discretos. Los valores de los componentes para las distintas frecuencias se suministran junto al circuito y la fuente de alimentación debe ser simétrica.
