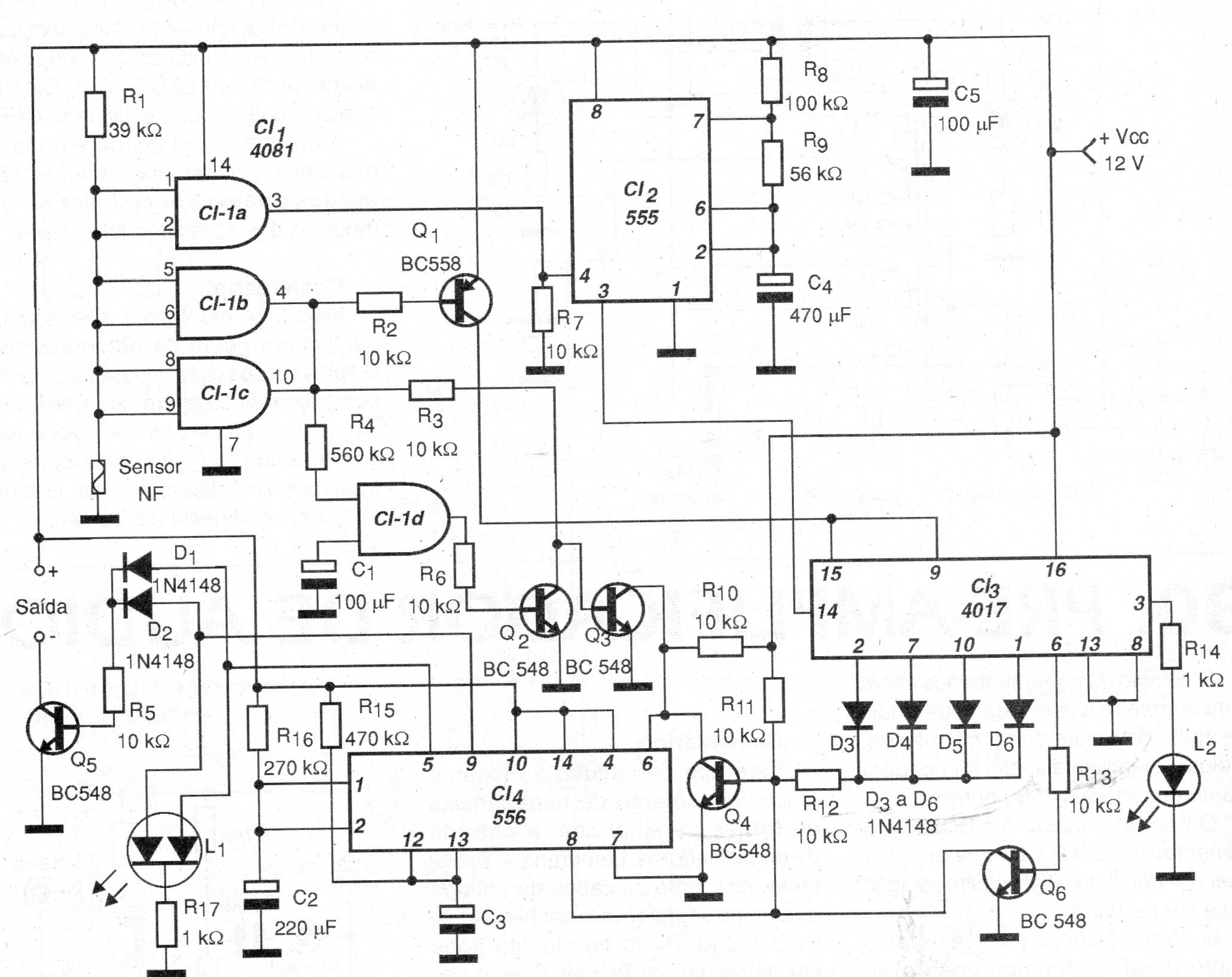

Este circuito de alarma fue encontrado en una documentación de 2004. El circuito hace la búsqueda de sensores abiertos del tipo NF. La alimentación se realiza con una tensión de 12 V y la salida aplicada a un sistema de relés o advertencia.
| Haga click en la imagen para ampliar |
