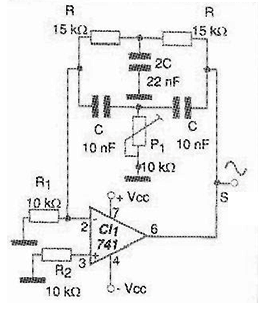

En el oscilador mostrado en la figura 1, la frecuencia de operación depende de los componentes de la doble T, que deben mantener las relaciones de valores indicadas.
El punto de oscilación se ajusta en el trimpot P1 mientras que la intensidad de la señal de salida se ajusta en el potenciómetro P2.
La señal producida es senoidal de baja impedancia, lo que hace que este circuito ideal para proyectos de generadores de audio y otras aplicaciones en las que un tono puro de audio sea necesario. La fuente de alimentación debe ser simétrica y los amplificadores operacionales equivalentes al 741 pueden ser experimentados.
Con los valores de los componentes indicados en la lista de material, la frecuencia de la señal producida será de aproximadamente 1 kHz.

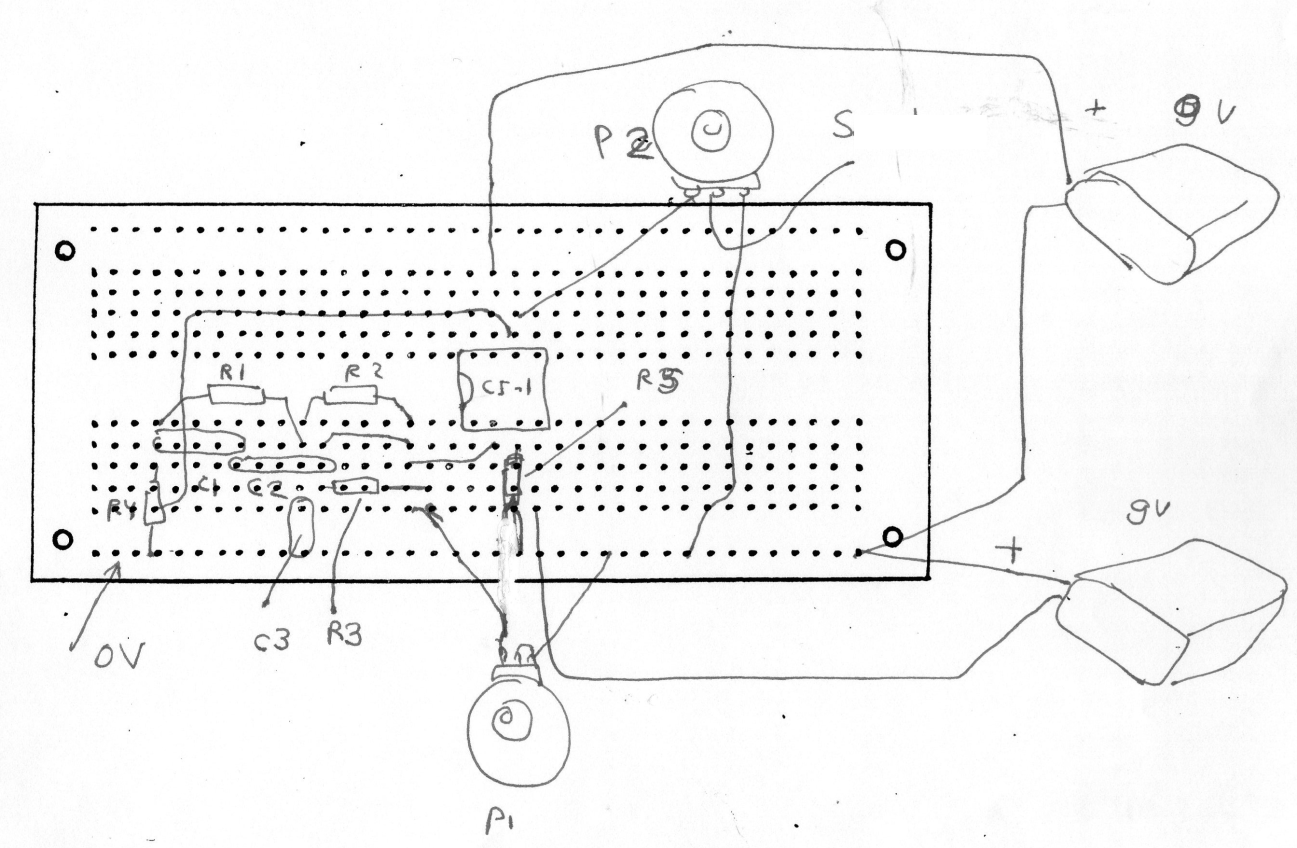

El montaje se puede realizar en una matriz de contactos o placa universal con el mismo patrón, utilizando la disposición de componentes mostrada en la figura 2.
Para comprobar el funcionamiento de este circuito conecte en su salida un transductor piezoeléctrico de alta impedancia o la entrada de un amplificador de audio.
Lista de material
CI-1 - 741 - circuito integrado, amplificador operativo
R1, R2 - 15 k ohms x 1/8 W - resistores - marrón, verde, naranja
R3 - 5,6 k ohms x 1/8 W - resistores - verde, azul, rojo
R4, R5 - 10 k ohms x 1/8 W - resistores - marrón, negro, naranja
P1 - 10 k ohms - trimpot
P2 - 10 k ohms - potenciómetro
Varios:
Fuente simétrica de 6 a 9 V, matriz de contactos, soporte de pilas o conector de baterías (fuente simétrica), hilos, soldadura, etc.
