Presione un botón (S1) y una aguja sin conexión eléctrica alguna se mueve misteriosamente. Este montaje, basado en la experiencia de Oersted puede servir como curiosidad o en demostraciones en ferias de ciencias.
Cuando S1 es presionado, el condensador que se carga vía R1 se descarga a través de una bobina creando así un fuerte campo magnético capaz de mover una aguja colocada a cierta distancia. Si el condensador tiene un valor elevado y el circuito alimentado con tensiones de 6 a 9 V, el movimiento puede ser brusco incluso a una buena distancia y la aguja puede dar varias vueltas, en una especie de motor magnético.

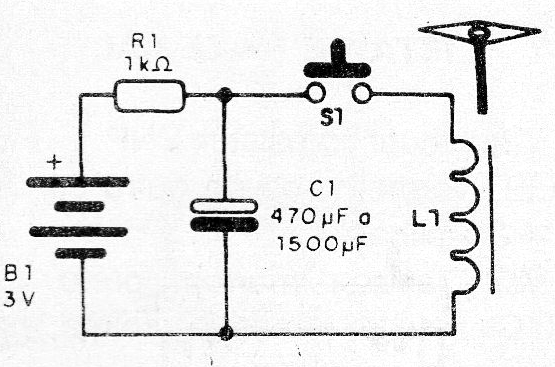

La bobina está formada por dos devanados con 20 a 100 espiras de hilo esmaltado fino en una pequeña caja que podrá verse en las figuras siguientes. La aguja puede ser una pequeña brújula. Así, en la figura 1 tenemos el diagrama para el experimento.

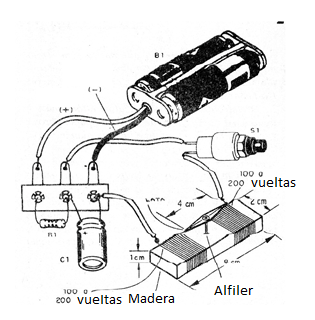

El montaje puede ser hecho soldando los principales componentes en un pequeño puente de terminales, como muestra la figura 2.
Lista de material
B1- 3 V - dos pilas pequeñas
R1 - 1 k ohms x 1/8 W-resistor - marrón, negro, rojo
C1 - 470 uF a 1 500 uF (o incluso 2 200 uF) x 6 V o más - capacitor electrolítico
S1 - Interruptor de presión
L1 - Bobina - ver el texto
Varios: puente de terminales, aguja imantada, hilos, soporte de pilas, soldadura, etc.
