Construir un electroimán "herradura" para experiencias y juegos envolviendo electromagnetismo. Este electroimán atraerá objetos de metal de un peso determinado cuando se alimenta con pilas o una fuente de alimentación de 6 V.
Muchas vueltas de alambre esmaltado enrolladas en un pedazo de metal ferroso cuando recorridas por una corriente eléctrica producen un fuerte campo magnético, exactamente como un imán. Este electroimán podrá, entonces, atraer objetos de metal solamente cuando la corriente sea establecida.
Enrollando hilo esmaltado en un clavo, como ya hicimos en experiencias de ediciones anteriores, obtenemos un simple electroimán capaz de atraer objetos como limaduras, alfileres, etc.
Ahora proponemos la construcción de un imán más fuerte, en forma de herradura, en que el campo magnético se concentra en los extremos de la pieza metálica siendo capaz de atraer objetos con más fuerza.
Podemos montar una pequeña grúa para elevar objetos de metal en una broma o demostración en feria de ciencias.
CONSTRUCCIÓN

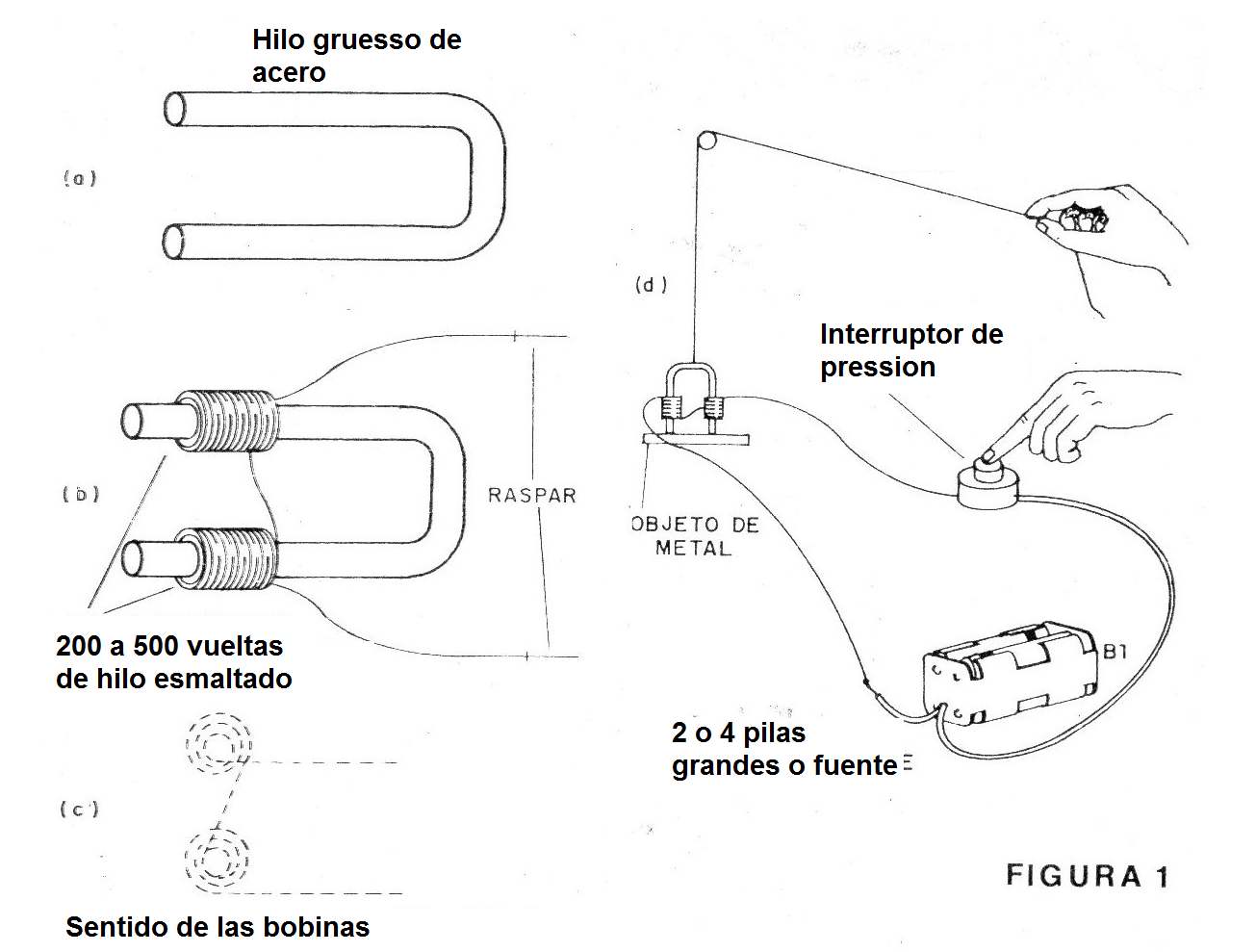

Comenzamos con el pedazo de alambre, o incluso con un tornillo sin cabeza de por lo menos 8 cm de largo y 4 o 5 mm de diámetro, que debe ser doblado en forma de "U", como muestra la figura 1 en (a).
Luego enrollamos muchas espiras de hilo esmaltado en las puntas, como muestra la misma figura en (b). El hilo puede ser delgado, de 28 a 32, y cuanto más vueltas damos, más fuerte será la intensidad del campo magnético conseguido. El número ideal estará entre 200 y 500 vueltas.
Es conveniente fijar el devanado con cinta adhesiva o bien goteando cera de una vela.
Es muy importante que el sentido del enrollamiento sea obedecido, como muestra la figura 1 en (c). Si este sentido no es seguido, el campo de una bobina en lugar de reforzar el de la otra lo cancelará.
Usted fácilmente percibirá que el enrollamiento de una de las bobinas debe ser rehecho, pero de forma invertida, si al conectar su electroimán campo magnético es débil.
Para conectar el electroimán en una pila, conjunto de pilas o fuente, debemos raspar las puntas del hilo esmaltado, como se indica en la figura en (b).
El circuito, completo de accionamiento se muestra en (d) - observe que usamos un interruptor de presión para accionar el imán. Este interruptor es conveniente para que las pilas no se agoten rápidamente, lo que sucedería si se encendían directamente. De la misma manera, en una fuente la conexión permanente puede calentar demasiado la bobina causando así la quema del imán.
