Es un montaje didáctico, o que sirve como base para ferias de ciencias y juegos, muy simple. Un pequeño motor de corriente continua accionado por pilas gira una ruleta y cuando se apaga se deja en un número imprevisible. Newton C. Braga
Lea más:
Se trata de un montaje extremadamente simple que puede ser elaborado con facilidad, ya que el circuito utiliza sólo 4 componentes.

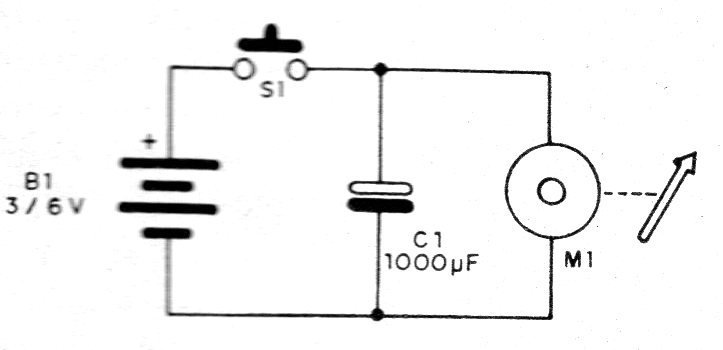

Como podemos ver por el circuito mostrado en la figura 1, tenemos un motor accionado cuando se presiona un interruptor.
En el motor está preso el disco con los números que deben ser sorteados,
Cuando el interruptor se suelta, la ruleta continúa girando por algún tiempo parando en un número imprevisible.

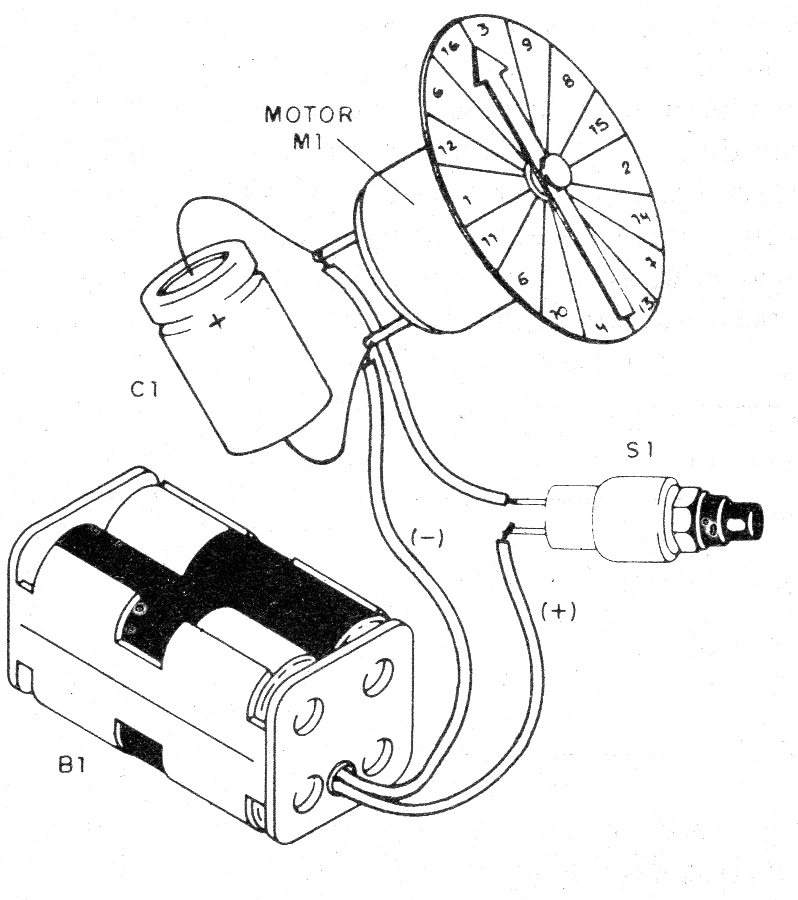

El montaje del circuito se muestra en la figura 2.
El disco de cartón debe ser bastante ligero para poder ser accionado por el motor.

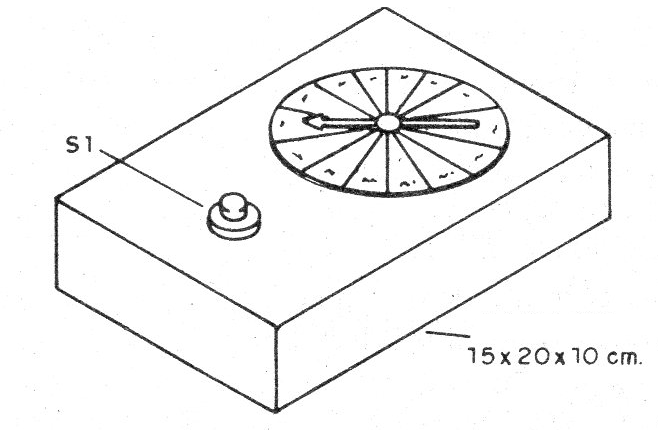

En la figura 3 tenemos una sugerencia de montaje en una pequeña caja de madera o plástico.
El capacitor puede tener de 100 uF a 1 000 uF y el número de pilas'pe de acuerdo con el motor utilizado.
Lista de material
B1 - 3 o 6 V - dos o cuatro pilas según el motor
S1 - Interruptor de presión
C1 - 100 uF a 1 000 uF - capacitor electrolítico de 6 V o más
M1 - Pequeño motor
Varios:
Hilos soldadura, ruleta, soporte de pilas, caja para montaje.
