Tocando en el elemento sensible de este sensor una lámpara incandescente se enciende, o aún un bocina toca, si ésta es la opción del lector. El circuito no tiene traba y puede ser utilizado como una pequeña alarma experimental con muy pocos componentes.
Un toque en el sensor y la corriente que circula a través de nuestro cuerpo es suficiente para disparar el LDR que enciende una lámpara incandescente o acciona un timbre.
El circuito es muy sensible, pero se debe tener el máximo cuidado con su utilización, pues no está aislado de la red de energía.
Por otro lado el resistor R1 de valor muy alto, impide que una corriente intensa circule por la persona que toca, lo que causaría un choque peligroso.
El circuito debe ser usado con conocimiento de los riesgos de su utilización y no debe accionar lámparas o aparatos electrónicos.

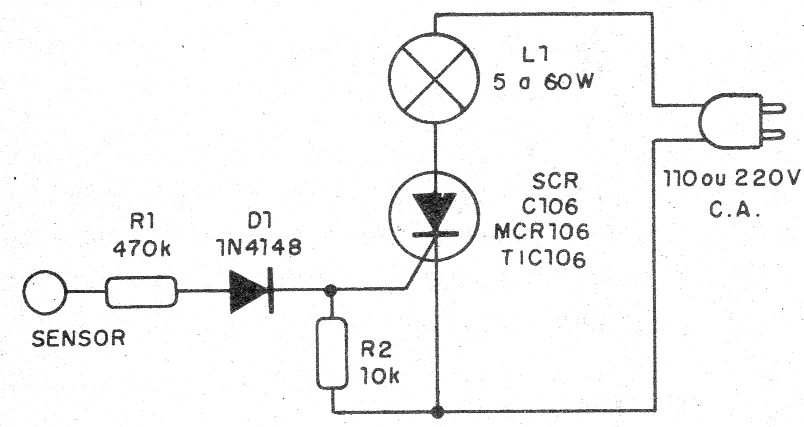

En la figura 1 tenemos el diagrama completo del interruptor de toque.

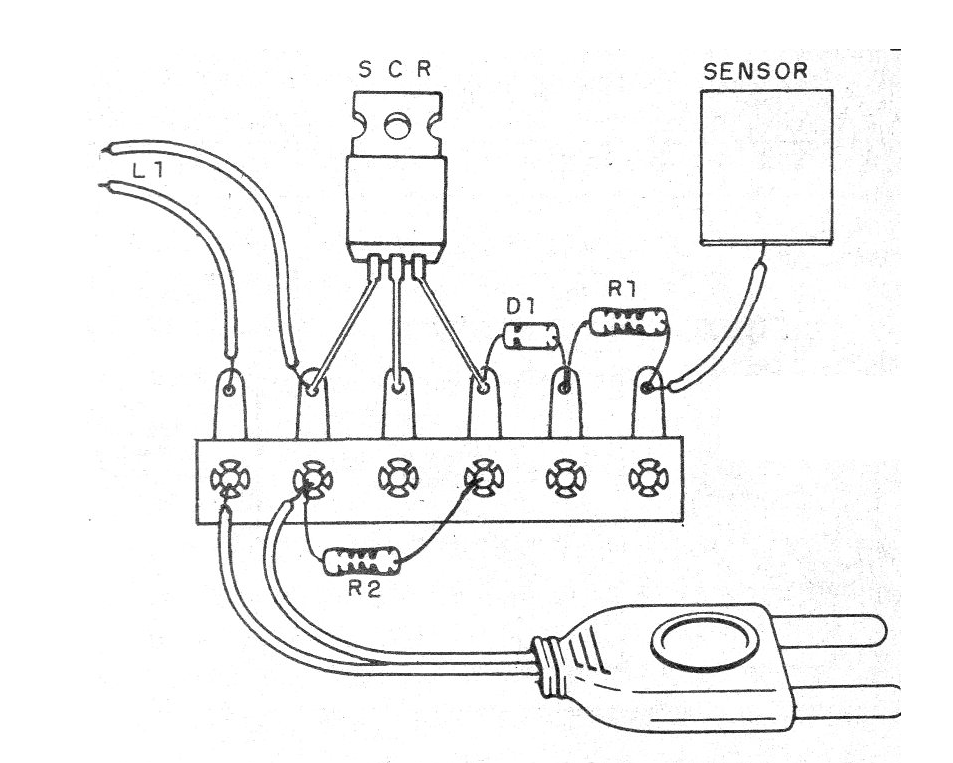

En la figura 2 tenemos su montaje que, por ser bastante simple y elemental, hace uso de un pequeño puente de terminales.
El sensor consiste en una plancha de metal o puede ser la propia punta del hilo descascarado, conectada al resistor.
El aparato debe ser cerrado en una caja plástica o de madera para evitar el contacto con cualquier parte viva.
Para utilizar, conecte el circuito a la red de energía y toque el sensor. Si la lámpara no se enciende, gire la toma de 180 grados.
Lista de material
SCR - TIC106B o D según la red sea de 110 V o 220 V
D1 - 1N4004 - diodo de silicio
R1 - 470k x 1/8 W ohms - resistor - amarillo, violeta, amarillo
R2 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja
L1 - Lámpara incandescente de 4 a 60 W
Varios:
Cable de fuerza, zócalo para la lámpara, puente de terminales, hilos, soldadura, sensor, etc.
