Tenemos aquí una interesante versión de alarma temporizada que puede utilizar los más diversos tipos de sensores. Una vez activado él mantiene disparado un circuito de alarma por un tiempo ajustado en P1. Este tiempo puede variar entre algunos segundos hasta cerca de 20 minutos dependiendo del valor de C2 que como máximo puede tener 470 uF y de P1 que como máximo puede tener 1 M.
Consulte la fórmula de la primera alarma temporizada que es la misma para este circuito. (ver la fórmula en la sección de matemáticas del sitio)
El aparato es alimentado por 4 pilas medianas o grandes y en espera de su consumo de energía es muy bajo.

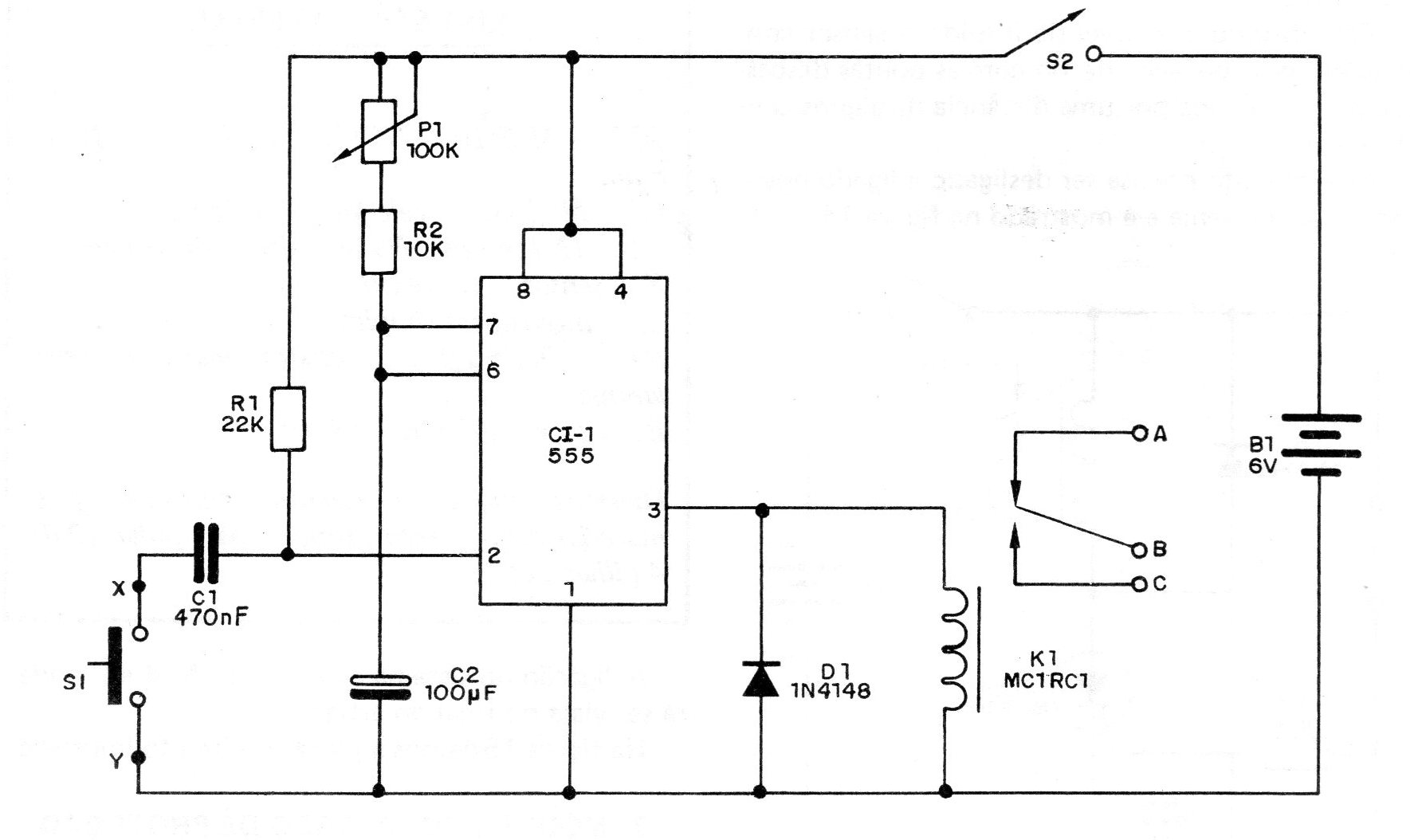

El circuito completo se da en la figura 1.
Un toque en el interruptor de presión (NA) y la alarma se disparará por un tiempo que depende del ajuste de P1.

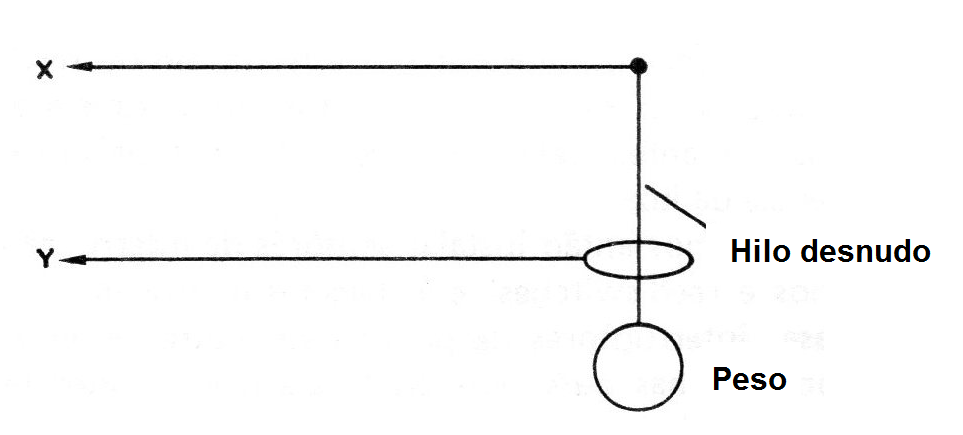

Para S1 podemos usar un interruptor acoplado a puertas o ventanas, un reed-switch que en este caso es activado por la aproximación del imán y no por su retirada o aún un sensor de péndulo, como muestra la figura 2.
La alarma admite también la conexión de sensores en paralelo, cada cual puede activar la alarma de modo independiente.

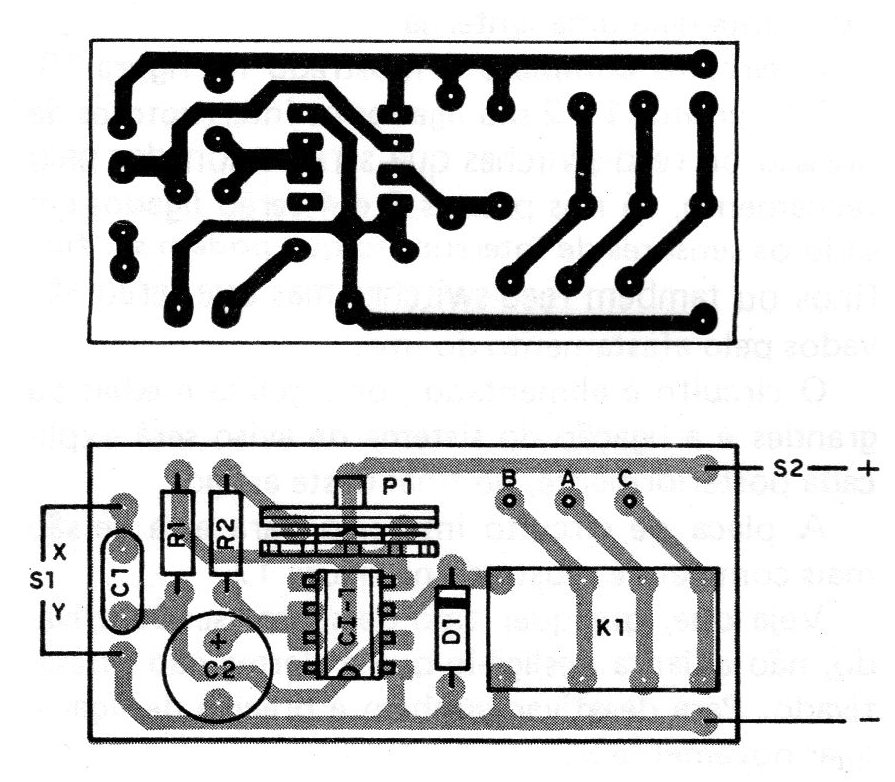

En la figura 3 damos la placa de circuito impreso.
LISTA DE MATERIAL
CI-1 - 555 - circuito integrado
Dl1- 1N4148 o 1N914 - diodo de silicio de uso general
K1 - relé de 6 V
P1 - trimpot o potenciómetro de 100 k
S1 - interruptor de presión o sensor
S2 - interruptor simple
B1 - 6 V - 4 pilas medianas o grandes
C1 - 470 nF (474) - capacitor de cerámica
C2 - 100 uF X 12 V - capacitor electrolítico
R1 - 22 k X 1/8 W - resistor (rojo, rojo, naranja)
R2 - 10 k X 1/8 W - resistor (marrón, negro, naranja)
Varios: placa de circuito impreso, hilos de conexión, caja para montaje, soporte para 4 pilas, etc.
