La idea de este proyecto es tener una cajita con resistores de valores estandarizados y disipaciones mayores que podrían ser usadas en pruebas de circuitos. Sugerimos la utilización de resistores de 2 o de 5 W, que normalmente no encajan con facilidad en matrices de contactos.
Con valores bajos la caja puede ser usada para pruebas de amplificadores, sirviendo como carga. También sirve para la prueba de transmisores. Con valores altos, se puede utilizar con muchos otros propósitos.

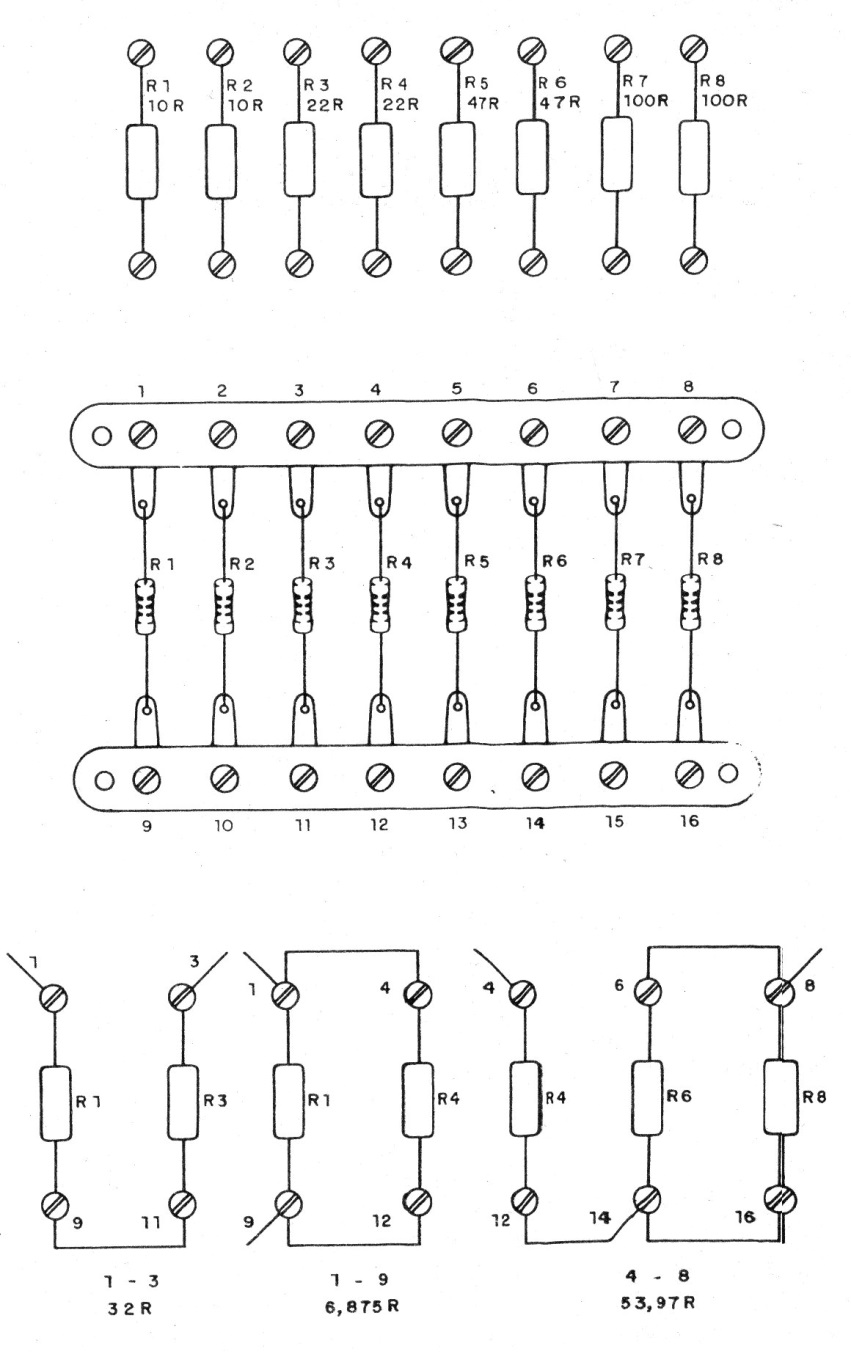

En la figura tenemos detalles de esa caja para el uso con un puente de tornillos, que puede ser obtenida en diversos formatos.
| Clique na imagem para ampliar |
Valores sugeridos:
R1, R2 – 10 ohms
R3, R4- 22 ohms
R5, R6 – 47 ohms
R7, R8 – 100 ohms
Todos de 1/8 W a 1 W
