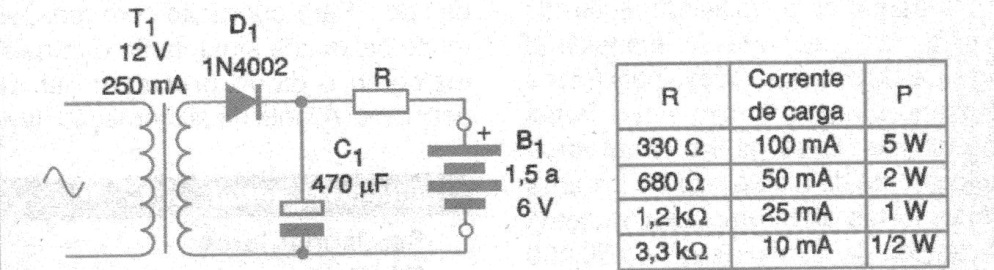

Cargar pequeñas pilas y baterías de Nicad (Niquel-Cadmio) de los tipos AAA, AA, C, D y baterías de 9 V es la finalidad de este circuito. También sirve para cargar pequeños acumuladores tipo plomo-ácido. El circuito completo del cargador se muestra en la figura 1.
Utilidad:
• Cargar pilas y baterías de Nicad de uso general
• Rejuvenecer las pilas comunes (*)
• Cargar pequeños acumuladores de plomo-ácido
(*) El proceso de rejuvenecimiento de pilas comunes (excepto las alcalinas) c consiste en hacer pasar una corriente a través de ellas para reactivar el reactivo existente en su interior y favorecer la absorción de los gases formados. Con eso, la pila puede funcionar por algún tiempo.
Detalles constructivos:

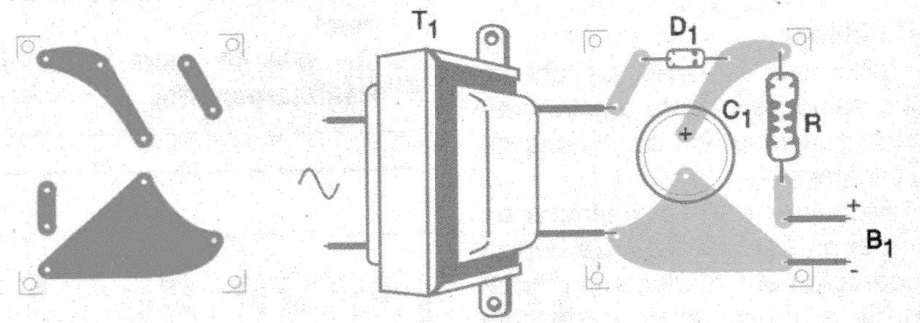

La placa de circuito impreso para este cargador se muestra en la figura 2. El resistor utilizado depende de la corriente de carga de las pilas que normalmente se especifica en su propia envoltura.
Las corrientes indicadas para carga posibilitan la obtención de una carga completa en tiempos que pueden variar entre 12 y 16 horas típicamente. Se deben utilizar resistores de hilo para las corrientes más grandes y un ligero calentamiento es normal. En el montaje se deben prever soportes para las pilas en proceso de recarga.
Hasta 4 pilas se pueden cargar al mismo tiempo, debiendo ser conectadas en serie.
Lista de material:
Semiconductor:
D1 - 1N4002 - diodo rectificador
Resistor:
R - 330 ohms a 3,3 k - ver el texto
Capacitor:
C1 - 470 uF x 25 V - electrolítico
Varios:
T1 - Transformador con primario según la red local y secundaria de 12 V con corriente de al menos 250 mA.
Cable de fuerza, placa de circuito impreso, soporte para las pilas, cables, soldadura, etc.
