Con este simple circuito regulador de corriente se puede hacer que el brillo de LEDs se mantenga constante, incluso cuando la tensión de entrada quedará variaciones.
El circuito tiene la corriente en los LEDs determinados por RE y su valor máximo depende del transistor usado.
Para el BC548 esta corriente es de 100 mA, pero se puede utilizar el BD135, en cuyo caso la corriente máxima puede llegar a los 500 mA. En este caso, el transistor debe estar dotado de un disipador de calor.
En la figura 1 tenemos el diagrama completo de la fuente.

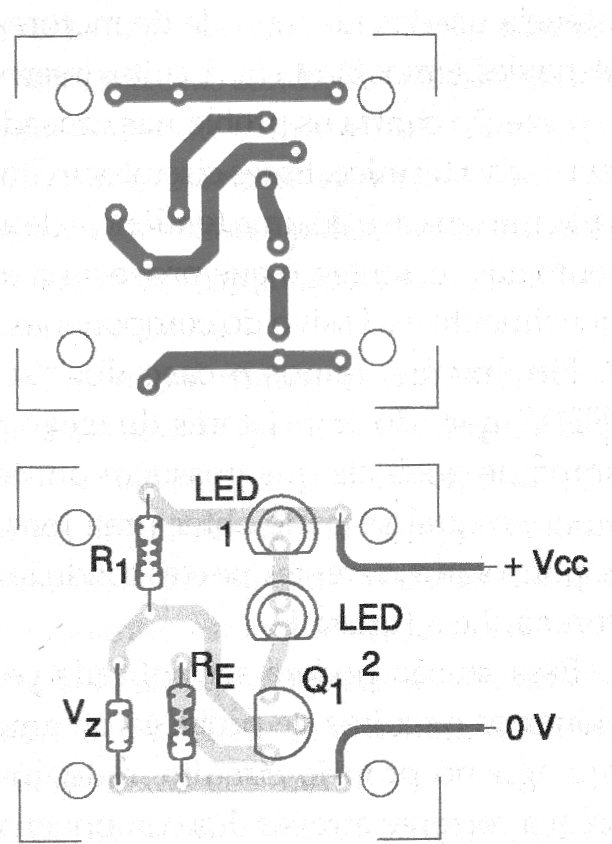

El montaje en una placa de circuito impreso se muestra en la figura 2.
El diodo zener, como muestra la fórmula en el diagrama, puede tener otros valores, entre 3,3 V y un poco por debajo de la tensión de entrada.
Observe la posición de los LED, diodo zener y del transistor al realizar el montaje.
Lista de Materiales
Q1 – BC548 – Transistor NPN
Vz – 2,7 V a 5,6 V – diodo zener de 400 mW
LED1, LED2 – LEDs comunes
R1 - 1,2 k x 1/8 W – resistor
RE - resistor de acuerdo com la corriente em los LEDs – 47 a 560 ohms)
Diversos:
Placa de circuito impreso, hilos, soldadura, etc.
