Las radios transistorizadas simples se pueden hacer en infinitas configuraciones. Presentamos una más, con buen rendimiento, excitación de altavoz y que sirve para captar con buen volumen las estaciones locales de ondas medias. Una pequeña antena externa y una buena conexión a tierra se hacen necesarias en el caso de las estaciones más cuchillos. La alimentación se realiza con pilas comunes.
Este circuito utiliza dos transistores que proporcionan una excelente amplificación para la señal detectada, hasta el punto de que es posible escuchar las estaciones locales en un altavoz. El circuito todavía incorpora un control de volumen y es bastante simple.
La antena para las estaciones locales puede ser un pedazo de cable de 2 a 3 metros de longitud extendida y la conexión a tierra puede ser usted mismo, sosteniendo el hilo correspondiente entre los dedos. Otra posibilidad que mejora el rendimiento es aprovechar el polo neutro de la toma o hacer la conexión en un grifo o cualquier objeto de tenencia de metal en contacto con el suelo.
La alimentación con pilas comunes tendrá gran durabilidad, ya que el consumo de corriente del radito es bastante bajo.
Muchos componentes para este montaje se pueden aprovechar de su chatarra.
MONTAJE

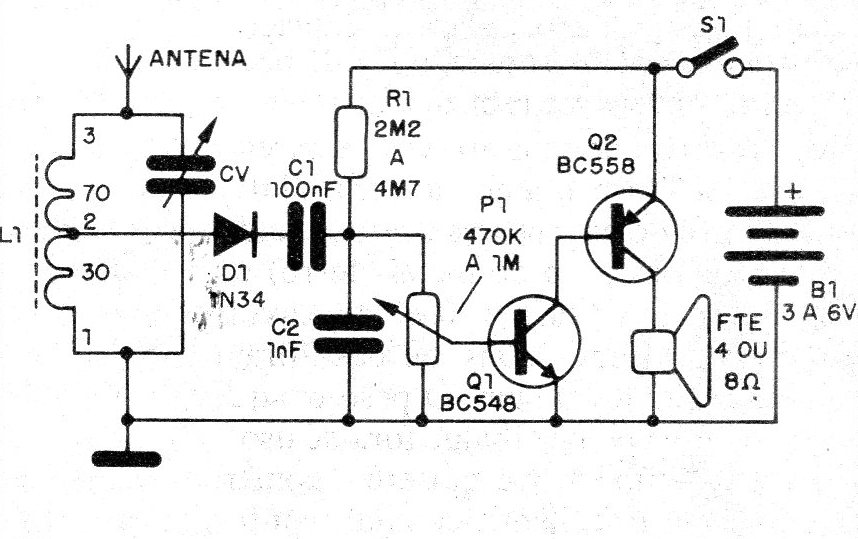

En la figura 1 tenemos el diagrama de la radio.

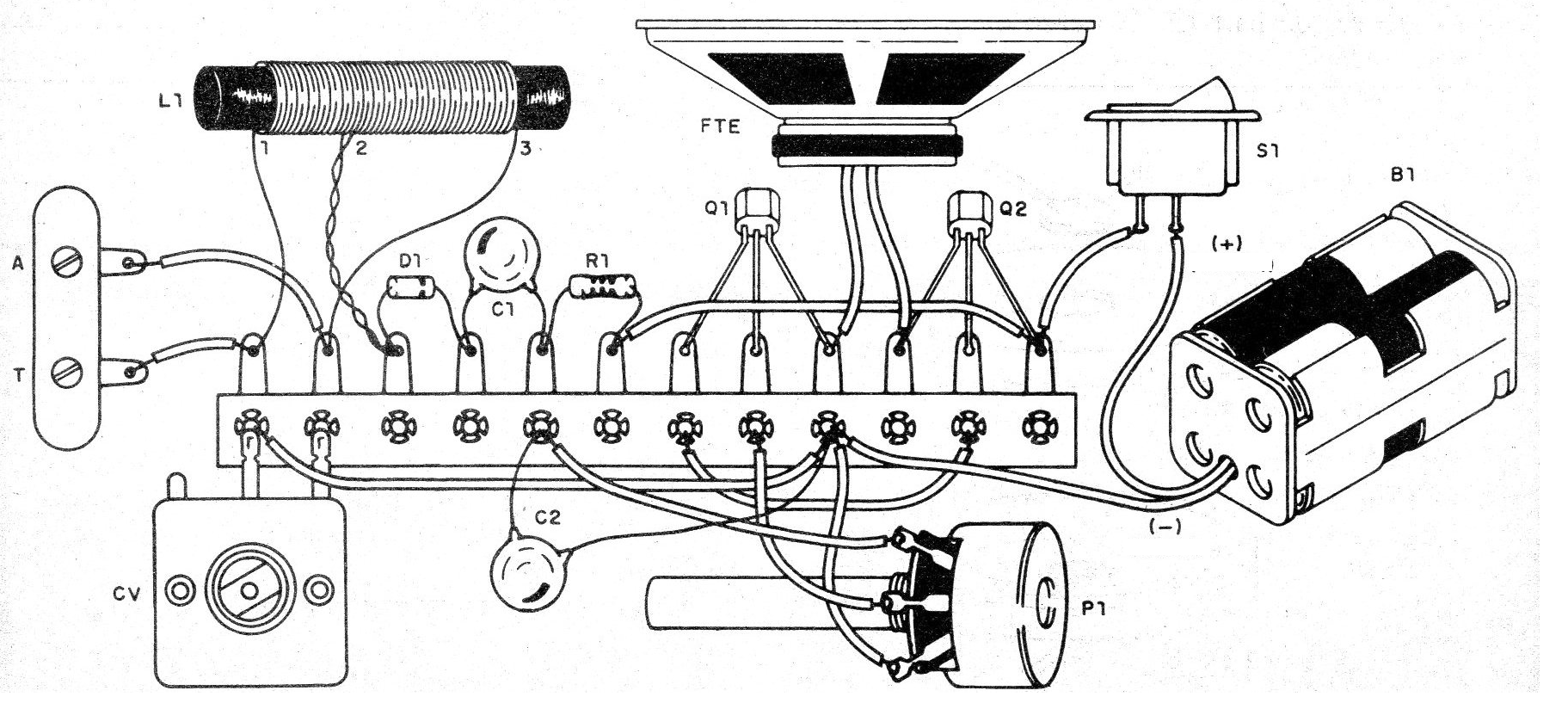

En la figura 2 su montaje en un puente de terminales.
Este puente se puede fijar sobre una base de madera o instalarse en una caja plástica.
La bobina L1 se hace enrollando primero 30 vueltas de alambre y después más 70. El hilo es el esmaltado de 26 a 30 AWG y el núcleo es un bastón de ferrita de aproximadamente 1 cm de diámetro y 12 a 30 cm de longitud.
Los capacitores son cerámicos o de poliéster, el diodo de uso general de germanio y el capacitor de sintonía es una variable extraída de una radio vieja.
El altavoz puede ser de cualquier tipo, pero los con más de 1ocm proporcionan mayor rendimiento.
El potenciómetro de 470 k o 1 M sirve de control de volumen y puede ser de cualquier tipo.
PRUEBA Y USO
Sólo tienes que conectar la antena y la tierra y colocar las pilas en el soporte.
Sintonizando CV se debe captar las estaciones locales más fuertes. Si hay dificultades para sintonizar las estaciones débiles, aumente la antena. Si la variable no cubre toda la pista, entonces debe ser cambiada por uno de mayor capacitancia.
LISTA DE MATERIAL
Q1 - BC548 o equivalente - transistores NPN de uso general
Q2 - BC558 o equivalente - transistores PNP de uso general
FTE - altavoz de 8 ohms
B1 - 3 o 6 V (2 o 4 pilas pequeñas)
L1 - bobina de antena (ver texto)
CV - capacitor variable (ver texto)
P1 - 470 k o 1 M - potenciómetro
C1 - 100 nF a 220 nF - capacitor de poliéster o cerámica
C2 - 1nF - capacitor cerámico o styroflex
R1 - 2M2 a 4M7 - resistor de 1/8 W
D1 - 1N34 o equivalente - diodo de germanio a
Varios: puente de terminales, bastón de ferrita, soporte para pilas, caja para montaje, alambre esmaltado 26 AWG, knob para el potenciómetro hilos de conexión, etc.
