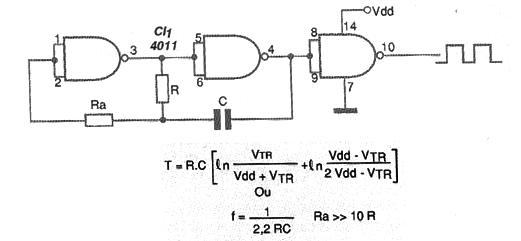

Otra solución para generar señales rectangulares de algunos hertz hasta 5 MHz aproximadamente es la que hace uso de dos inversores CMOS, como muestra la figura 1.
Este oscilador RC tiene su frecuencia calculada de modo exacto por la primera fórmula donde Vtr es la tensión de disparo de cada puerta.
Una fórmula más simple, que desprecia este factor, ya que es aproximadamente el mismo para una amplia gama de alimentaciones, es dada abajo, en el propio diagrama.
El resistor Ra debe ser al menos 10 veces mayor que R. Los valores típicos de R están en el rango de 10 k ohms a 100 k ohms y el capacitor entre 100 pF y 100 nF. La señal generada es rectangular.
Cualquier función CMOS que pueda configurarse como inversor se puede utilizar en este oscilador, como puertos NOR, NAND, Inversores, etc.

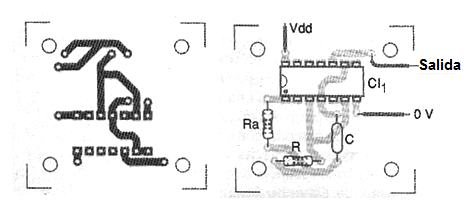

En la figura 2 tenemos una sugerencia de placa de circuito impreso para la implementación de este oscilador.
Lista de material
C I-1 - 4011, 4001 u otro inversor CMOS - ver texto
Ra - 100 k ohms - ver el texto
R - 10 k ohms - ver texto
C - 10 nF a 100 nF - capacitor
Varios:
Placa de circuito impreso, hilos, soldadura. etc.
