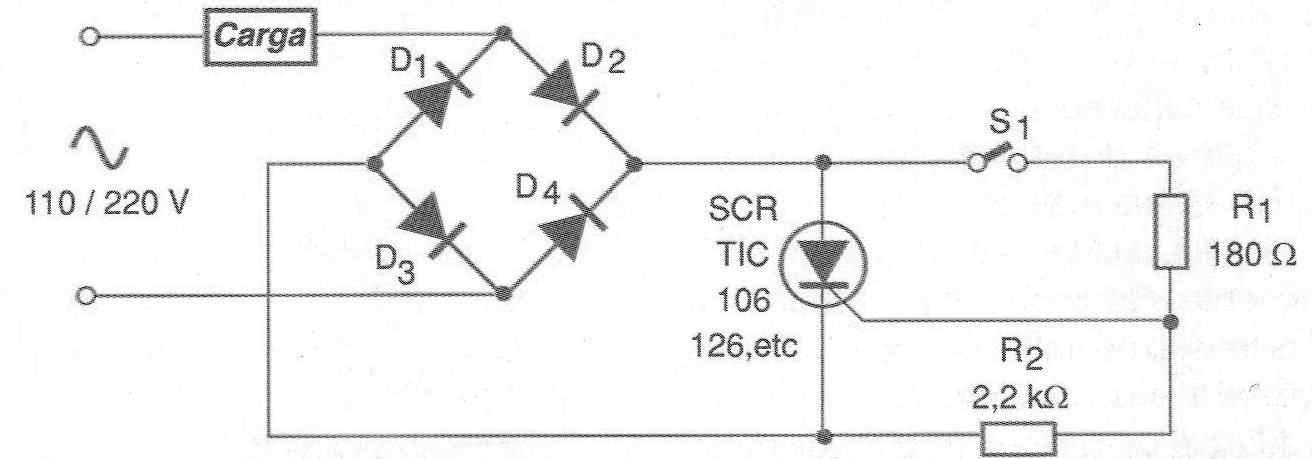

Una manera de conseguir que una carga de alta potencia sea controlada por un SCR usando un interruptor de baja potencia como, por ejemplo, un sensor, un reed-switch o los contactos de un pequeño relé, es con el circuito mostrado en la figura 1.
Este circuito puede controlar cargas de varios amperios (depende sólo del SCR usado) con una llave que no será recorrida por más de algunas decenas de miliamperios.
Para el TIC106, por ejemplo, esta corriente será del orden de 0,2 A y para el TIC126 de 20 mA.
Evidentemente, el circuito no está aislado de la red de energía y el SCR necesita ser montado en un disipador de calor compatible con la corriente de la carga controlada.
Los diodos deben ser especificados para poder conducir la corriente requerida por la carga.
Para corrientes hasta 4 A sugerimos los 1N5404 en la red de 110 V y 1N5407 en la red de 220 V.

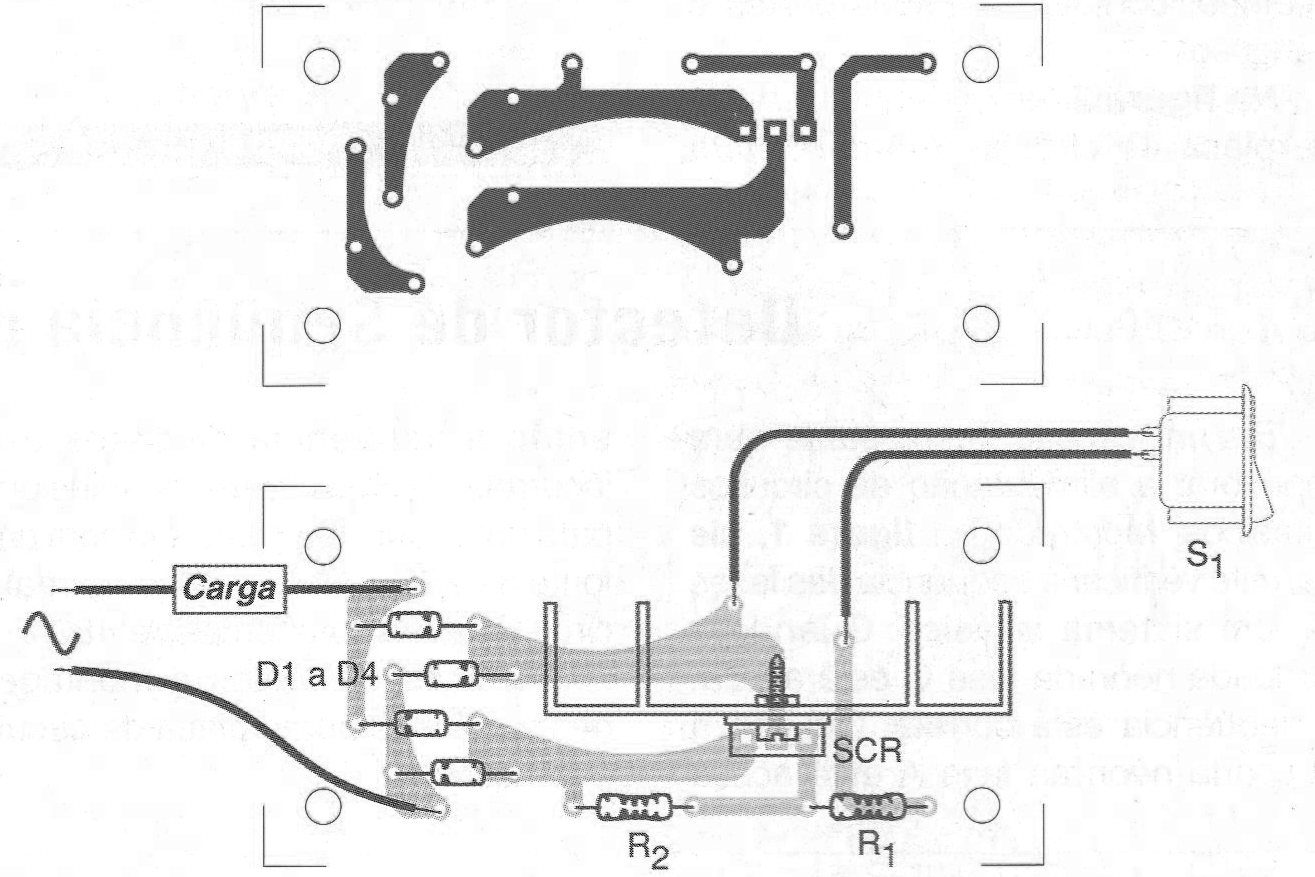

En la figura 2 tenemos una sugerencia de placa de circuito impreso para la implementación de esta idea.
Observamos que las pistas que conducen corrientes más intensas deben ser más anchas.
Un margen del orden de 1 mm para cada ampère es el recomendado.
También será interesante proteger el circuito con un fusible en la entrada. Los cables para la llave S1 deben estar bien aislados.
LISTA DE MATERIAL
SCR - TIC106, 126 o cualquier otro según la aplicación
D1 a D4 - 1N5404 (7) - diodos rectificadores - ver el texto
S1 - Interruptor simple
R1 - 180 ohms x 1 W - resistor
R2 - 2,2 k ohms x 1 W - resistor
Varios:
Placa de circuito impreso, radiador de calor para el SCR, cable de alimentación, hilos, soldadura, etc.
